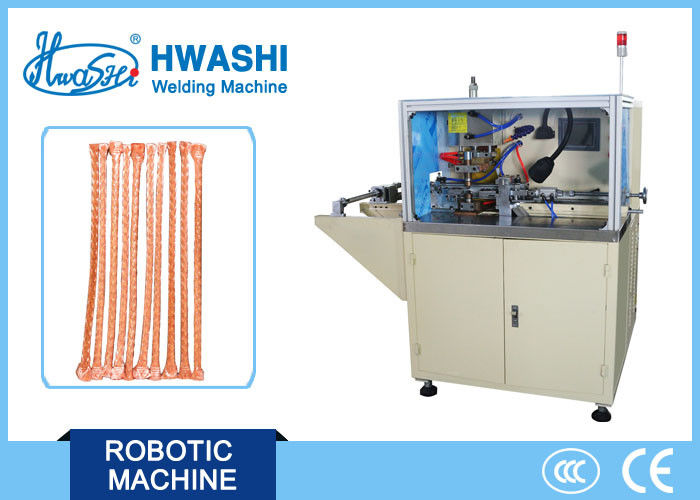

Automatyczne urządzenie do spawania drutów Regulowana długość spawania dla plecionego drutu miedzianego

szczegółowy opis

Ta maszyna składa się z głównego korpusu, systemu podawania, systemu spawania i formowania, systemu cięcia i panelu sterowania.

Poprzez koło wyjściowe drutu systemu podawania drut pleciony wchodzi do centrum spawalniczego, aby dokończyć proces podawania drutu. Następnie system wyjściowy drutu przestaje działać, urządzenie do formowania spawalniczego zaczyna pracować, aby docisnąć drut w ustalonej pozycji. Cylinder dociska się, aby zakończyć spawanie. Następnie cylinder drutu oporowego zaczyna wyprowadzać drut na zadaną długość. Po osiągnięciu zadanej wartości urządzenie tnące zaczyna przecinać drut. W końcu cylinder drutu oporowego zaczyna wyciągać gotowy drut i wkładać go do skrzynki rozładowczej.

Długość spawania wynosi 30–300 mm (regulowana).

Parametry techniczne

Automatyczna maszyna do spawania i cięcia drutu plecionego z miedzi

Podanie

Spawanie drutu plecionego z częściami elektrycznymi, takimi jak wyłącznik dystrybucyjny, odłącznik itp. Być w stanie spawać i przecinać od 1 do 25 mm ² drutu pojedynczego, podwójnego i trójżyłowego w jednym z wyżarzonego drutu miedzianego.

Długość cięcia można dowolnie regulować, a przekrój drutu łączącego można zaprojektować jako różne kształty, takie jak półkole, kwadrat i sześciokąt itp.

Konfiguracja materiału

1. Przyjmij krzem kontrolowany z IXYS of United Stated z wysoką precyzją i długą żywotnością.

2. Przyjąć układ scalony firmy Motorola z USA i PLC z Japonii SIEMENS z szybką reakcją i stabilną wydajnością.

3. Przyjąć japoński inteligentny system sterowania ekranem dotykowym Panasonic, który jest zainstalowany z automatycznym systemem alarmowania błędów. Przejrzysty interfejs, łatwa obsługa i stabilna wydajność.

4. Przyjęcie opracowanego przez siebie inteligentnego systemu sterowania spawaniem mikrokomputerowym w celu kontrolowania kompensacji wahań napięcia wbudowanego w obwodzie w celu zapewnienia, że ​​wahania napięcia mieszczą się w zakresie ± 15%. Szybka kompensacja prądu w celu zapewnienia stabilnego prądu spawania źródła prądu.

5. Przyjąć elementy pneumatyczne SANWO w Korei Południowej o stabilnej wydajności.

6. Przyjęcie serwosilnika Taiwan TECO o dużej sile, wysokiej precyzji i stabilnej kontroli.

7. Transformator przyjmuje japońską blachę ze stali krzemowej o wysokiej czystości o dobrej przewodności magnetycznej i elektrycznej. Niższe zużycie energii, większa moc i stabilność.

8. Ściśle przestrzegaj normy bezpieczeństwa CE, aby zaprojektować maszynę. Obniżyć wskaźnik wypadków.

Próbki
