Miedziany splatany drut spawalniczy Automatyczny sprzęt tnący 50KW Moc wejściowa

szczegółowy opis

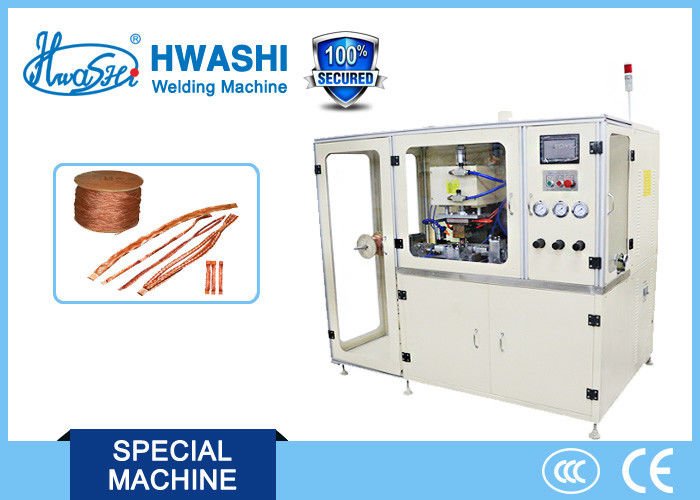

Ta maszyna składa się z korpusu głównego, systemu podawania, systemu spawania i formowania, systemu cięcia i panelu sterowania.

Poprzez kółko wyjściowe systemu podawania drutu oplot wchodzi do centrum spawalniczego, aby zakończyć proces podawania drutu.Następnie system wyjściowy drutu przestaje działać, urządzenie do formowania spawania zaczyna działać, aby docisnąć drut do zadanej pozycji.Cylinder będzie naciskał, aby zakończyć zgrzewanie.Następnie cylinder z drutem rozwórki zaczyna wyprowadzać drut na zadaną długość.Po osiągnięciu zadanej wartości urządzenie tnące rozpoczyna cięcie drutu.W końcu cylinder odciągowy zaczyna wyciągać gotowy drut i wkładać go do skrzyni wyładowczej.

Długość zgrzewu 30-300mm (regulowana).

Parametry techniczne

Automatyczna maszyna do spawania i cięcia drutu w oplocie miedzianym

Podanie

Spawanie plecionki z części elektrycznych, takich jak rozłącznik, rozłącznik itp. Umiejętność spawania i cięcia od 1 do 25 mm² z drutu pojedynczego, drutu podwójnego i trzyżyłowego w jednym z wyżarzanego drutu miedzianego.

Długość cięcia można dowolnie regulować, a przekrój przewodu łączącego można zaprojektować jako różne kształty, takie jak półkole, kwadrat, sześciokąt itp.

Konfiguracja materiału

1. Zastosuj silikon kontrolowany przez IXYS ze Stanów Zjednoczonych z wysoką precyzją i długą żywotnością.

2. Zastosuj układ scalony Motoroli z USA i PLC z Japonii SIEMENS z szybką reakcją i stabilną wydajnością.

3. Zastosuj inteligentny system sterowania z ekranem dotykowym Japan Panasonic, który jest instalowany z automatycznym systemem alarmowym.Przejrzysty interfejs, łatwa obsługa i stabilna wydajność.

4. Przyjąć samodzielnie opracowany inteligentny mikrokomputerowy system sterowania spawaniem do kontroli kompensacji fluktuacji napięcia wbudowanego w obwód w celu zapewnienia fluktuacji napięcia w granicach ± ​​15%.Szybka kompensacja prądu, aby zapewnić stabilny prąd spawania źródła zasilania.

5. Zastosuj komponenty pneumatyczne SANWO z Korei Południowej o stabilnej wydajności.

6. Zastosuj serwomotor Tajwan TECO o dużej mocy, wysokiej precyzji i stabilnej kontroli.

7. W transformatorze zastosowano japońską blachę ze stali krzemowej o wysokiej czystości i dobrej przewodności magnetycznej i elektrycznej.Mniejsze zużycie energii, mocniejsza i stabilniejsza pojemność.

8. Ściśle przestrzegać normy bezpieczeństwa CE przy projektowaniu maszyny.Obniż wskaźnik wypadkowości.

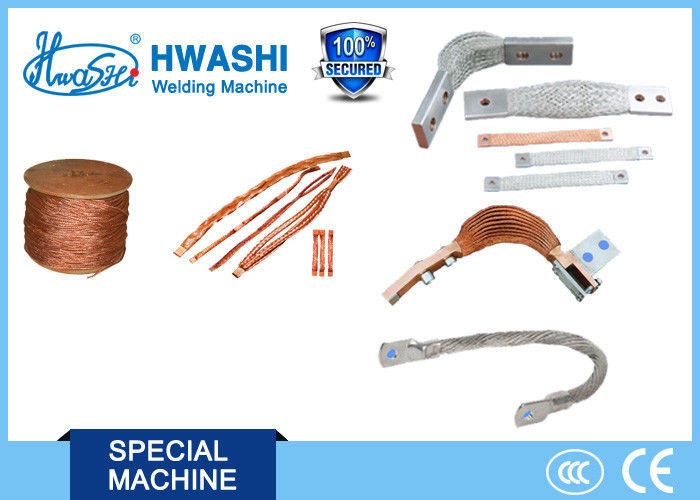

Próbki
