Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HWASHI
Orzecznictwo:
CE/CCC/ISO
Numer modelu:
WL-MF-130K
Skontaktuj się z nami

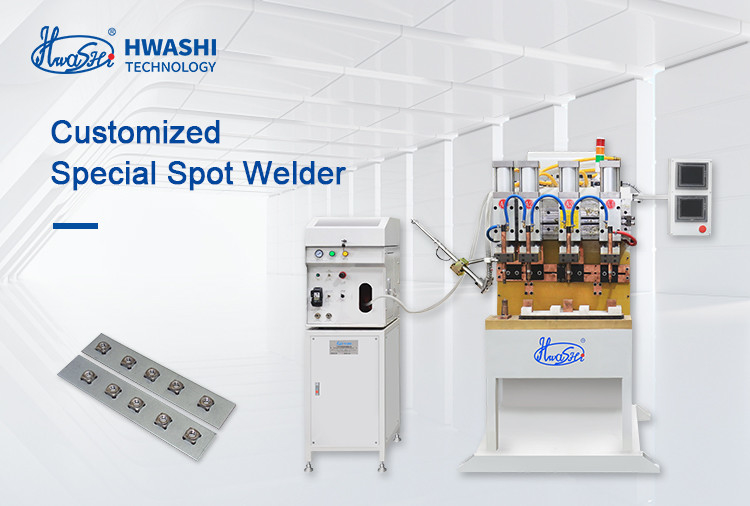

Spawarka DC do nakrętek z blachy z automatyczną miską do karmienia nakrętek
Spawarka
Zastosuj zgrzewarkę punktową DC o średniej częstotliwości 130KVA.Przyjmuje najnowszą generację kontrolera spawalniczego z inwerterem średniej częstotliwości, ma wiele zalet, takich jak krótki czas włączenia, wysoka sprawność cieplna, trójfazowe wyjście prądu stałego, wysoka częstotliwość robocza i mała strata transformatora. Ta automatyczna maszyna do zgrzewania nakrętek z automatycznym podawaniem system wykorzystuje zasadę wibracji pola magnetycznego do wybrania nakrętki, a następnie nakrętka zostanie przetransportowana do pozycji ustawienia.Maszyna automatycznie przeprowadzi spawanie.
Automatyczny system podawania orzechów
Nakrętki zostaną umieszczone w płycie wibracyjnej.Poprzez proces wibracyjny, przenoszenie krzywki, wybór, wyrównanie, nakrętki wejdą do dystrybutora.A nakrętka wejdzie w pozycję spawania i będzie spawana jeden po drugim przez dystrybutora.
Funkcja
1) Płyta wibracyjna została zaprojektowana tak, aby była wyposażona w funkcję zapobiegania cofaniu się nakrętki i hałasowi;
2) Wysoka prędkość funkcji sortowania w celu zapewnienia prędkości podawania nakrętki;
3) Użyj czujnika wielocyfrowego, aby utworzyć pełną funkcję automatyczną w pętli zamkniętej.Może to zapewnić niezawodność maszyny;
4) Ruchome części są wykonane ze specjalnego materiału, aby zapewnić niskie tarcie podczas transportu przy jednoczesnym obniżeniu kosztów produkcji.
5) Dowolny kształt nakrętki można uzyskać automatyczne podawanie.
6) W samochodach i ich częściach wiele elementów jest połączonych za pomocą nakrętek lub śrub.Obecnie wiele urządzeń spawalniczych ma defekty w nakrętkach spawalniczych, dlatego nasza firma zaprojektowała tę zgrzewarkę punktową z automatycznym systemem podawania nakrętek/śrub.Ten projekt może doskonale rozwiązać problemy związane z procesem podawania nakrętek i osiągnąć automatyczny proces podawania.Ta maszyna może być używana na całej linii produkcyjnej.Jeśli dopasujesz maszynę do robota, możesz osiągnąć pełną automatyczną produkcję, bez potrzeby zatrudniania pracownika.
Model 1: zgrzewarka punktowa z pojedynczą głowicą i miską do karmienia nakrętek
Automatyczna miska do karmienia nakrętek | |
Rurka podająca nakrętkę i pistolet | |
Głowice spawalnicze |
Model 2: wielogłowicowa zgrzewarka punktowa z miską do karmienia nakrętek
Automatyczna miska do karmienia nakrętek | |
Cztery głowice spawalnicze i przyrząd | |
Kontroler ekranu dotykowego | |
Próbka |
Model 3: Automatyczna maszyna do zgrzewania punktowego ze stołem obrotowym do zaciskania rur
Stół obrotowy z 8 przyrządami | |
Mechaniczne ramię do rozładowywania obejmy rurowej po spawaniu | |
Kontroler ekranu dotykowego | |
Próbka |
Model 4: automatyczna maszyna do zgrzewania punktowego nakrętek z podwójnym stołem CNC z przyrządem
podwójne stoły CNC z przyrządami | |
Automatyczna miska do karmienia nakrętek | |
Przyrząd po załadowaniu produktu | |
Zdjęcie produktu po spawaniu |
Specyfikacja spawarki
Model | WL-MF-130K |
Moc wejściowa (V/φ) | 380/3 |
Moc znamionowa (KVA) | 130kva |
Obowiązujący materiał | Spawanie nakrętki do blachy |
Maksymalny prąd zwarciowy (KA) | 23 |
Siła elektrody (kg) | 1000 |
Skok elektrody (MM) | 100 |
Wymiar (dł. * szer. * wys.) | 950 mm * 800 mm * 1675 mm |
Gwarancja | 1 rok |
Specyfikacje automatycznej miski do karmienia nakrętek
Rzeczy | Parametry | |
System automatycznego karmienia |
Napięcie wejściowe | 220 V ± 10% 50 Hz |
Moc wejściowa | 0,35 kVA | |
Prędkość płyty wibracyjnej | 60-100szt./min | |
Odpowiednie rozmiary nakrętek | M4-M16 | |
Odpowiedni kształt orzechów |
Czworokąt, kwadrat, sześciokąt, sześciokąt, kołnierz, koło |
|
Zdolność transmisji | 40-60szt./min | |
Kąty transmisji | 30-50° | |
Metoda transmisji | Szyna ślizgowa lub typ elektromagnetyczny | |
Rozmiar płyty wibracyjnej | 302 mm | |
Ilość przechowywanych orzechów | 20000 szt | |
System spawania oporowego | Napięcie wejściowe | 380 V ± 10% 50 HZ (dwufazowy) |
Moc wejściowa | 150KVA | |
Napięcie wtórne | AC10,8V | |
Maksymalny prąd zwarciowy | 3800A | |
Ciśnienie elektrody | 1000 kg | |
Ciśnienie karmienia | 150kg | |
Ciśnienie powietrza | ≧ 0,6 MPa | |
Ciśnienie wody |
≧ 0,1 MPa |

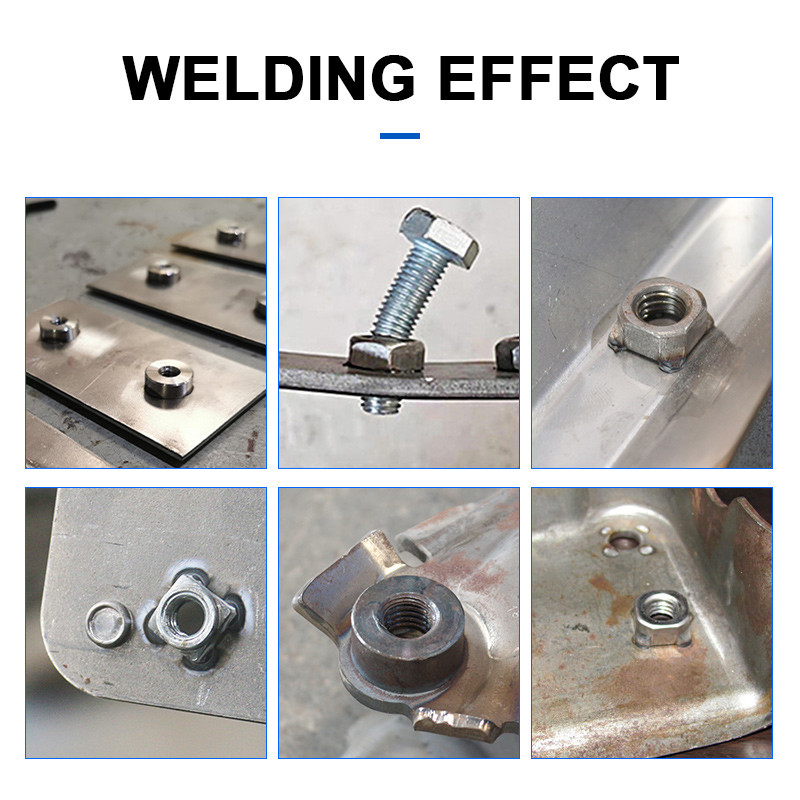

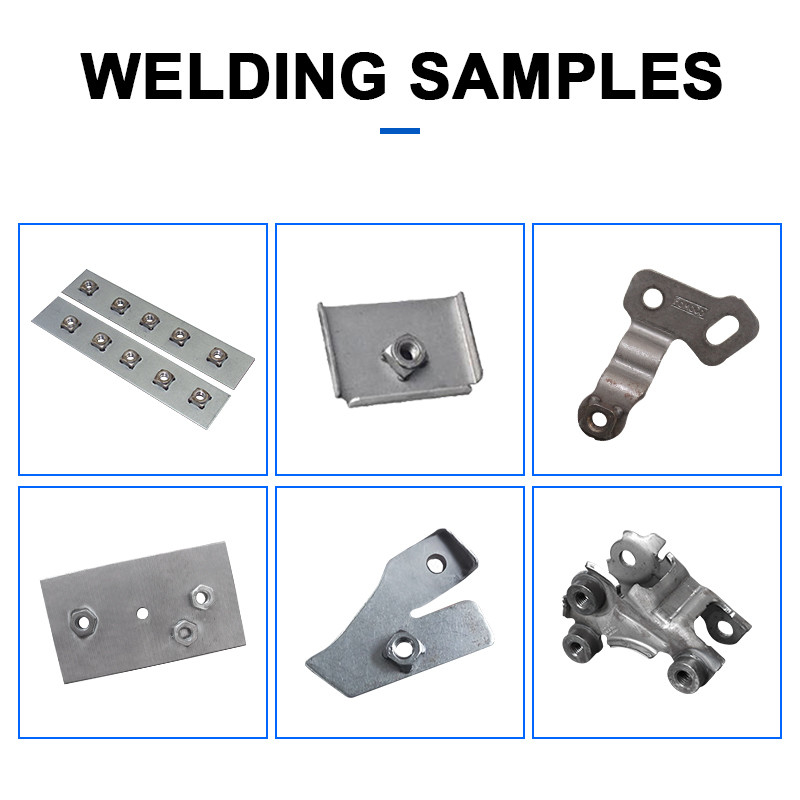

ZASTOSOWANIE I PRÓBKI
