Nowy stan Wire Mesh Deck Shelf Automatyczna linia produkcyjna Hwashi Automatyczna maszyna drutowa
Opis produktu
Linia produkcyjna spawania zaprojektowana do tego projektu jest specjalnie przeznaczona do szybkiej produkcji wyścigów palet.Umożliwia w pełni zautomatyzowaną produkcję siatki drukowej i twardnika. osiągnięcie automatycznego cięcia drutu, karmienia, spawania, gięcia, obracania, obcinania krawędzi, sztywności automatycznego karmienia, spawania i układania gotowego produktu.Cały projekt linii wymaga tylko dwóch operatorów, zwiększając jakość produktów i efektywność produkcji, obniżając koszty produkcji.Znacząco poprawiono wydajność produkcji i poziom automatyzacji.
Proces pracy
1)Szybkość wyprostowania drutu i cięcia maszyny będzie cięcie drutów z cewki drutu,a następnie załadować przewody do systemu zasilania drutem do automatycznego wypełniania drutem przewodów krzyżowych i przewodów liniowych.
2) Przewód krzyżowy i system wypełniania przewodu liniowego automatycznie dostarczą przewód do pozycji spawania.
3) Maszyna spawalnicza będzie spawać automatycznie.
4)Po spawaniu robot podniesie siatkę i załaduje ją na stację do obcinania drutu w celu cięcia krawędzi.
5) Po przycinaniu robot umieści siatkę drutu z powrotem na linii przenośnikowej i przeniesie ją na stację gięcia.
6)Maszyna gięcia gięje jedną stronę siatki.
7) Układ obrotowy obraca siatkę, a maszyna gięcia gięje drugą stronę siatki.
8)Ściana drutu przeniesie się do pozycji spawania utwardzaczy (przyczepki oporowe)
9)Ramię mechaniczne załaduje sztywniaki i automatycznie przymocowuje je do pozycji spawania.
10) Maszyna spawalnicza będzie spawać twardziele zgodnie z rysunkami.
11)Po spawaniu mechaniczne ramię rozładunkowe automatycznie odwraca i układa gotowy produkt.
Dane techniczne
| Pozycje | Dane |
| Elektryczność | Trójfazowe cztery przewody 380V±10% |
| Kabel zasilający | 120mm2,400A |
| Metoda kontroli | PLC |
| Skuteczna szerokość spawania | 1200 mm |
| Efektywna długość spawania | 1200 mm |
| Automatyczna prędkość ruchu |
200-500 mm/s regulowane |
| Automatyczny zakres wypełniania drutu |
Przewód przewodowy: 400-1200 mm, średnica przewodu: 2-6 mm Przewód poprzeczny: 400-1200 mm, średnica drutu: 2-6 mm |
| Numer systemu automatycznego napełniania drutem | 2 zestawy |
| Wymiar maszyny |
35000mmx8000mm |
| Ciśnienie powietrza | 00,6 MPa |
| Woda chłodząca | 15-25°C |
Szczegóły maszyny:
|
Maszyny do cięcia drutu |

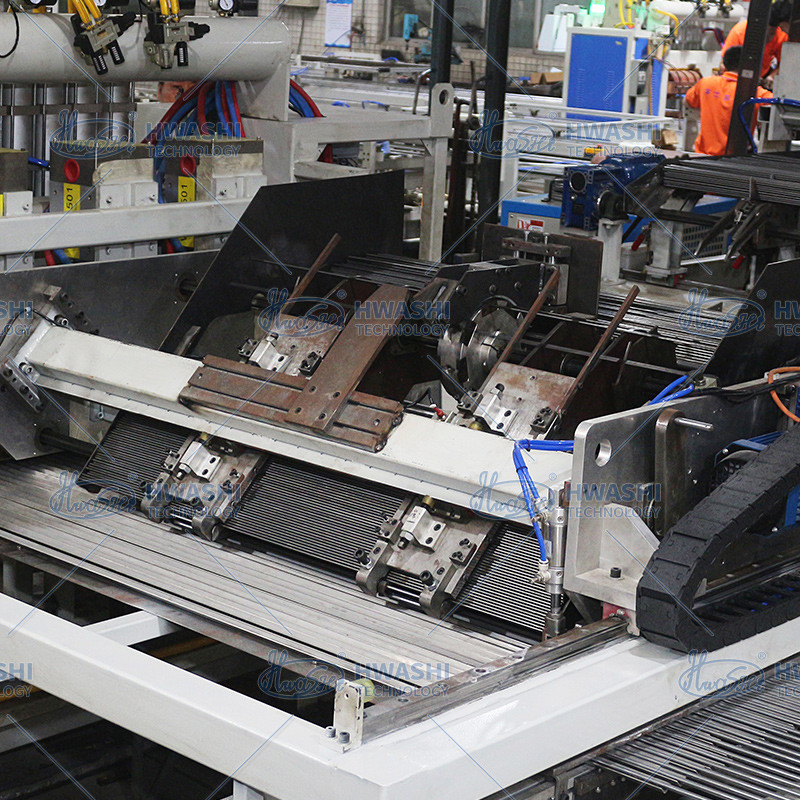

Automatyczny system zasilający drut |
|
System automatycznego napełniania drutami liniowymi |
System automatycznego napełniania przewodem krzyżowym |
|

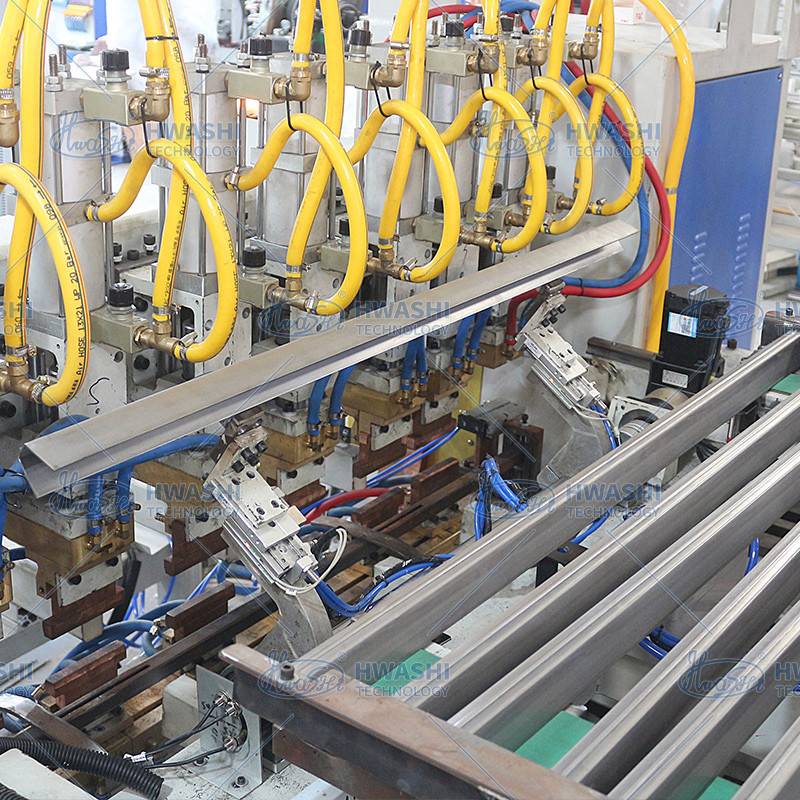

Automatyczna maszyna do spawania siatki drukowej |
Automatyczny wózek przemieszczający sieć drukowaną |
| Roboty i maszyny do obcinania drutu |
Maszyna do gięcia siatki drukowanej |
|
System ładowania utwardzacza |
System spawania z twardnikiem |
|
Automatyczne rozładunek i układanie |
Produkt gotowy |
