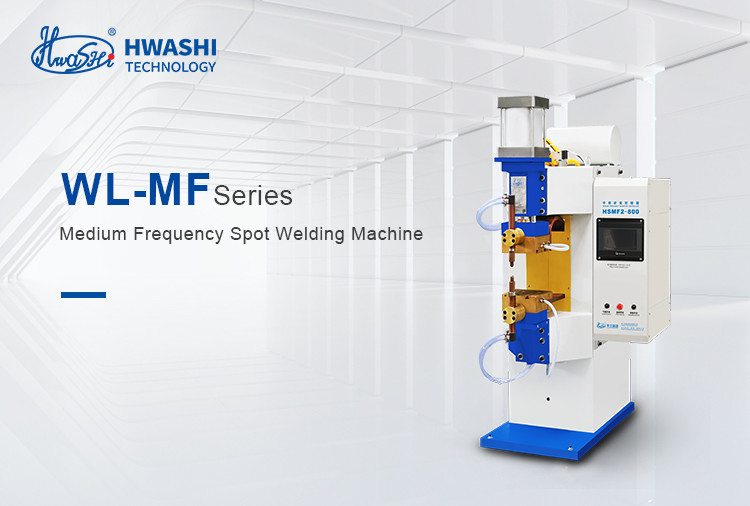

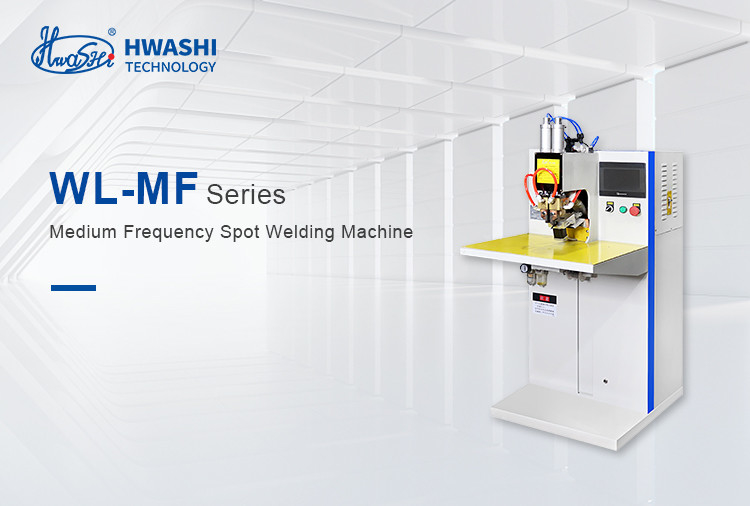

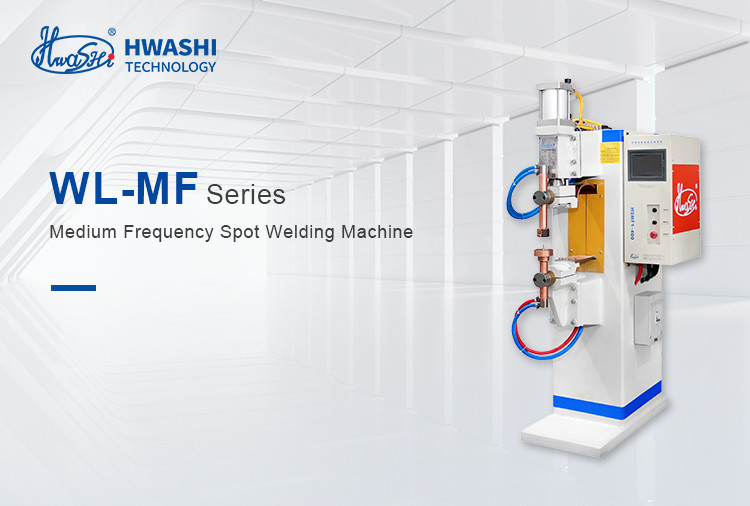

HWASHI Inwerter średniej częstotliwości Pneumatyczna Aluminium Maszyna do spawania punktów

Opis

System sterowania rezystancją prądu stałego inwertera średniej częstotliwości: Na podstawie poniższego obrazu trójfazowy prąd prądu przemiennego został skorygowany do prądu stałego.Następnie przekształcić w średniej częstotliwości 1000Hz fali kwadratowej i podłączone do podstawowej spawania transformatora poprzez obwód falownicy, który składa się z IGBTPo naprawieniu przez transformator spawalniczy prąd staje się prądem stałym z małym pulsacją i jest dostarczany do elektrody do spawania.Inwerter będzie regulować częstotliwość cyklu pracy IGBT zgodnie z informacjami zwrotnymi pierwotnego i wtórnego prądu spawania w celu osiągnięcia stałego prądu podczas procesu spawania.

WYMAJANIE

Czujnik, dioda LED i jej ołowiu, folia miedziana i wygasły przewód, przekaźnik, zegarek, pojemnościowy ślimak i ołowiu, przewód miedziany, szpil oporu, indukcyjność, bateria i łącznik stabilizatora, gniazdo,kontakt srebra i blachy miedziane, spawanie błyskawicy z materiałem wolframowym i molibdenowym itp.

W porównaniu z zwykłym sterownikiem prądu przemiennego sterownik MF ma następujące zalety:

1. Zaawansowana maszyna spawalnicza, przyjmuje zasadę Inwersora MF. Zmienia trójfazową moc AC w prąd stały.
2. Prąd spawania jest prądem stałym, bez indukcji, wyższa efektywność wprowadzania i wprowadzania ciepła, bardziej niezawodna i stabilna jakość spawania
3. Trójfazowa równowaga obciążenia, współczynnik mocy jest blisko 1
4. Inteligentny cyfrowy sterownik, dokładniejsza i szybsza kontrola prądu spawania.
5. Zmniejszyć koszty produkcji, zaoszczędzić energię, zmniejszyć zapotrzebowanie na kable i koszty utrzymania, poprawić współczynnik indukcji.
6. Przechowywanie energii w specjalnym falowniku, większa adaptacja do wahania sieci energetycznej.
7. Mniejszy rozmiar i mniejsza masa transformatora spawalniczego, jedna trzecia maszyny AC.
8. Możliwość spawania aluminium i galwanizowanego materiału
9. Specjalnie nadaje się do spawania blach metalowych trójwarstwowych lub bardzo cienkich wyrobów

Kontroler

Funkcje i cechy systemu sterowania:

System sterowania składa się z sterownika, transformatora średniej częstotliwości i elementów spawalniczych.i część centrum sterowania, itp.

1) 101 zestawów programowalnych modeli spawania, 96 zestawów modeli spawania szwowego.

2) Funkcja stopniowego zwiększania prądu miejscowego spawania, skutecznie rozwiązując niestabilność efektu spawania spowodowaną przesunięciem prądu podczas spawania wielopunktowego;

3) Możliwość ustawienia prądu podgrzewania, prądu spawania i prądu hartowania, skuteczne zapobieganie plamom podczas spawania i tłumienie obróbki po spawaniu.3 impulsów elektrycznych można ustawić oddzielnie i łączyć oddzielnie lub swobodnie;

4) Możliwość powolnego zwiększania i zmniejszania prądu, skuteczne uniknięcie rozpylania i defektowego tworzenia nugetów podczas spawania.

5) Umieć spawać specjalny materiał, specjalny do spawania Aluminium, metale ocynkowane itp. z idealnym efektem spawania.

6) Funkcja liczenia: Efektywne liczenie czasu spawania, liczby użytkowania elektrody i szlifowania dla lepszego obliczania mocy i zarządzania maszyną.

7) Funkcja pojedynczego spawania punktowego, ciągłego spawania punktowego;

8) funkcja sprawdzania nieprawidłowości i samozabezpieczania; podczas pracy sterownik automatycznie zamyka prąd wyjściowy i przyjaznie przypomina o przyczynie nieprawidłowości;

9) Oszczędność energii, trzyfazowe źródło mocy, wysoka częstotliwość pracy, niskie zużycie transformatora, znaczący efekt oszczędności energii;

10) Prosta instalacja i obsługa. W sprzęcie spawalniczym Inwerter MF objętość transformatora została znacznie zmniejszona w porównaniu z zwykłym transformatorem AC.Cała maszyna jest lekka.- wygodna instalacja i obsługa;

11) Komunikacja i funkcja sterowania kodem BCD. Możliwość połączenia z przemysłowym komputerem osobistym, PLC i innym górnym urządzeniem sterującym w celu uzyskania zdalnego sterowania, zarządzania automatyzacją,z wyższą wydajnością;

12) Przyjąć DSP i PLD jako główną jednostkę sterującą. obwód elektryczny jest prosty, wysoko zintegrowany, inteligentny. Zmniejszyć współczynnik awarii. Łatwiejsza konserwacja.

Specyfikacja

WYMAJANIE

Czujnik, dioda LED i jej ołowiu, folia miedziana i wygasły przewód, przekaźnik, zegarek, pojemnościowy ślimak i ołowiu, przewód miedziany, szpil oporu, indukcyjność, bateria i łącznik stabilizatora, gniazdo,kontakt srebra i blachy miedziane, spawanie błyskawicy z materiałem wolframowym i molibdenowym itp.

Model nr.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Zasilanie wejściowe	3~380V	3~380V	3~380V	3~380V
Pojemność nominalna	90 KVA	150 KVA	200 KVA	300 KVA
Maksymalny prąd obwodu strzeleckiego	18KA	30KA	45KA	55KA
Cykl pracy	20%	20%	20%	20%
Metoda kontroli	Środki podstawowe/subprime prąd stały	Środki podstawowe/subprime prąd stały	Środki podstawowe/subprime prąd stały	Środki podstawowe/subprime prąd stały
Częstotliwość inwertera	1 kHz	1 kHz	1 kHz	1 kHz
Długość ramienia	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Maksymalne ciśnienie	6KN	10KN	15KN	20KN
Prostota elektrody	60 mm	80 mm	80 mm	80 mm
Woda chłodząca	≥ 8L/min	12 l/min	12 l/min	14 l/min
Gęstość spawania	30,0+3,0 mm	3.5+3.5mm	40,0+4,0 mm	4.5+4.5mm
