Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HWASHI
Orzecznictwo:
CE/CCC/ISO
Numer modelu:
WL-SQ-MF160Kx6
Skontaktuj się z nami
wideo
wideo
wideo
wideo
Fabryka Hwashi Niestandardowa maszyna do spawania IBC Automatyczna linia produkcyjna kontenerów masowych IBC Klatka ramy maszyna
Inteligentny system sterowania: wyposażony w inteligentny system sterowania, automatycznie dostosowuje parametry spawania, zapewniając spójność i niezawodność w każdym punkcie spawania.
Modułowa konstrukcja: maszyna przyjmuje konstrukcję modułową dla łatwej konserwacji, modernizacji i zwiększonej elastyczności linii produkcyjnej.
Adaptacyjne spawanie: Dzięki możliwości dostosowania się do różnych rozmiarów i kształtów klatek z rur żelaznych maszyna rozszerza swoje zastosowanie na szeroki zakres.
Wydajne zużycie energii: dzięki zastosowaniu zaawansowanej technologii spawania i materiałów zapewnia wysoką wydajność stosunku zużycia energii do zużycia energii,wykazywanie świadomości środowiskowej i dostosowanie się do trendów zrównoważonego rozwoju.
Przystępny interfejs użytkownika: Dzięki intuicyjnemu interfejsowi maszyna ułatwia obsługę, obniża koszty szkolenia i zwiększa wydajność operacyjną.
Charakterystyka:
1) Wydajność spawania: 50sec/pc
2) Źródło spawania: 4 zestawy
3) Opcja platformy podajnikowej: jednowarstwowa lub podwójna warstwa
4) Opcja systemu rozładunku: rozładunek ręczny lub automatyczny rozładunek ramienia mechanicznego
Pojemność produkcyjna: 50sec/pc
Główna ramka spawania
Cztery zestawy transformatorów MF służą do regulacji sześciu zestawów elektrod spawalniczych, zapewniając optymalną jakość spawania dla każdego punktu spawania.Dwustronna technika spawania w stylu fortepianu znacznie przyspiesza proces spawaniaKażda sieć metalowa może być ukończona w ciągu jednej minuty.
Konstrukcja obejmuje górne i dolne cylindry powietrzne, aby zagwarantować płaską pozycję spawania.

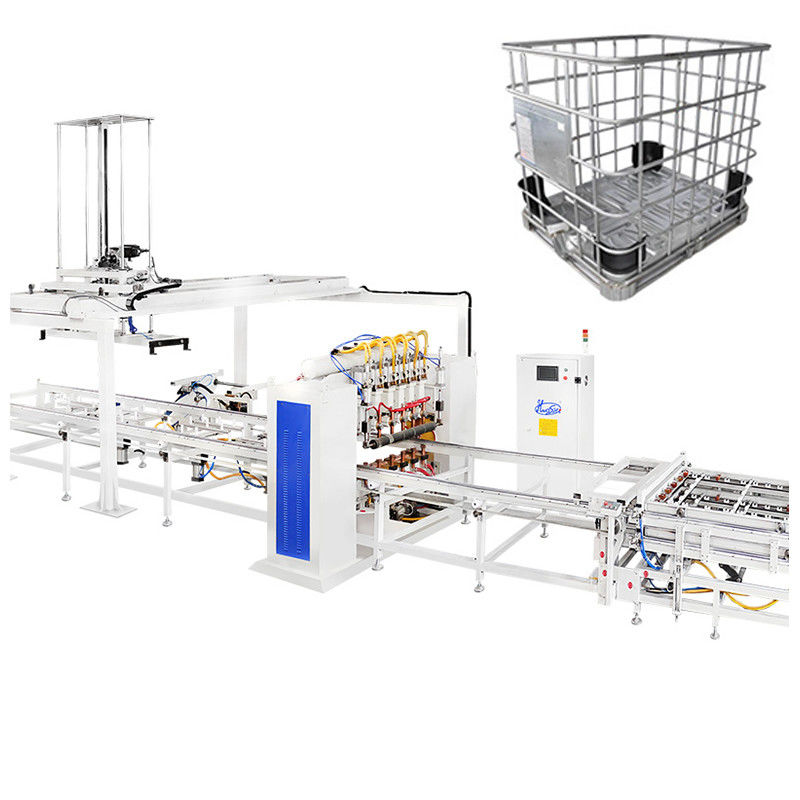

Sześciogłowa maszyna do automatycznego spawania IBC
System zasilania spawaniem jest zaprojektowany z precyzją, wyposażony w cztery zestawy zaawansowanych źródeł mocy MF DC.Ta zaawansowana konstrukcja umożliwia jednoczesne wykonywanie spawania w sześciu różnych miejscachWprowadzenie podwójnie warstwowego zasilacza urządzeń zwiększa wydajność operacyjną, podczas gdy jedno urządzenie jest aktywnie zaangażowane w proces spawania.Drugi może bezproblemowo ładować materiały., zapewniając ciągły i usprawniony przepływ pracy.

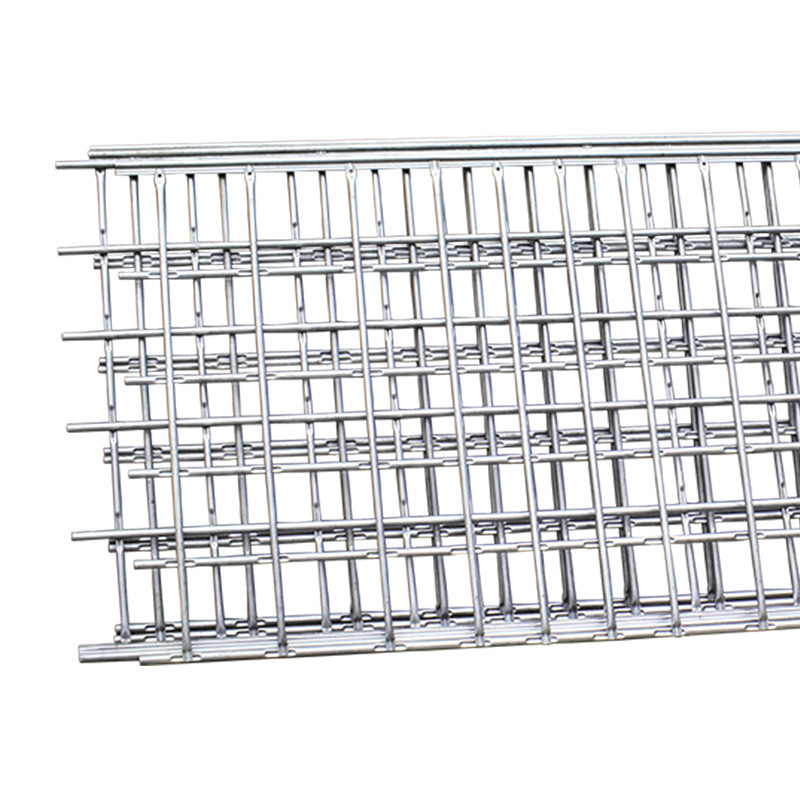

Płaska sieć rurkowa i mocne spawanie
Aparacja spawalnicza bezproblemowo przekształca rury w charakterystyczną konfigurację płaskiej siatki, zapewniając spawania o niezrównanej wytrzymałości i solidnej jakości.Proces spawania jest skutecznie zakończony w około 60 sekund, podkreślając zarówno szybkość, jak i precyzję w produkcji każdej płaskiej siatki.
Pionowa dwustronna maszyna do gięcia ramy IBC
Maszyna do gięcia IBC z ramką klatkową z dwoma stacjami podlega kompleksowemu przetwarzaniu, aby zagwarantować nie tylko wysoką precyzję gięcia, ale także stabilną pracę i niezwykłą wydajność.
Zgięć płaską siatkę do kształtu kwadratowego
Maszyna do gięcia umiejętnie przekształca płaską siatkę w precyzyjnie kwadratową ramę.Osiągnięcie procesu gięcia w około 20-25 sekund podkreśla wydajność maszyny i szybkie możliwości produkcji.
Wiązka zgięcia
Do zapewnienia kąta gięcia wykorzystuje się beam giętego obróbki CNC.
Każdą formę na wiązce wygięcia można regulować w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia.
120-stopniowa konstrukcja kształtu sprawiła, że każdy kąt gięcia był gładszy.
Ramy zgięcia
Ramka maszyny posiada wytrzymały prostokąt, grubsze stalowe kolumny i pokrywkę w kształcie drzwi, co zapewnia wyjątkową wytrzymałość i stabilność.
Stacja ciśnienia hydraulicznego
Specjalnie zaprojektowana do gięcia oczek z palet, gięcielka IBC umiejętnie kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) × ((1000±5mm).Ta stacja napędzana napędem hydraulicznym gwarantuje optymalną wydajność gięcia.
Maszyna do zamykania ramy klatki IBC
Maszyna do zamykania klatki IBC jest starannie wykonana jako jednolita jednostka, z wyjątkową precyzją wstawiania, solidną siłą zamykania,i płynne połączenie stabilności i wydajności podczas pracy.

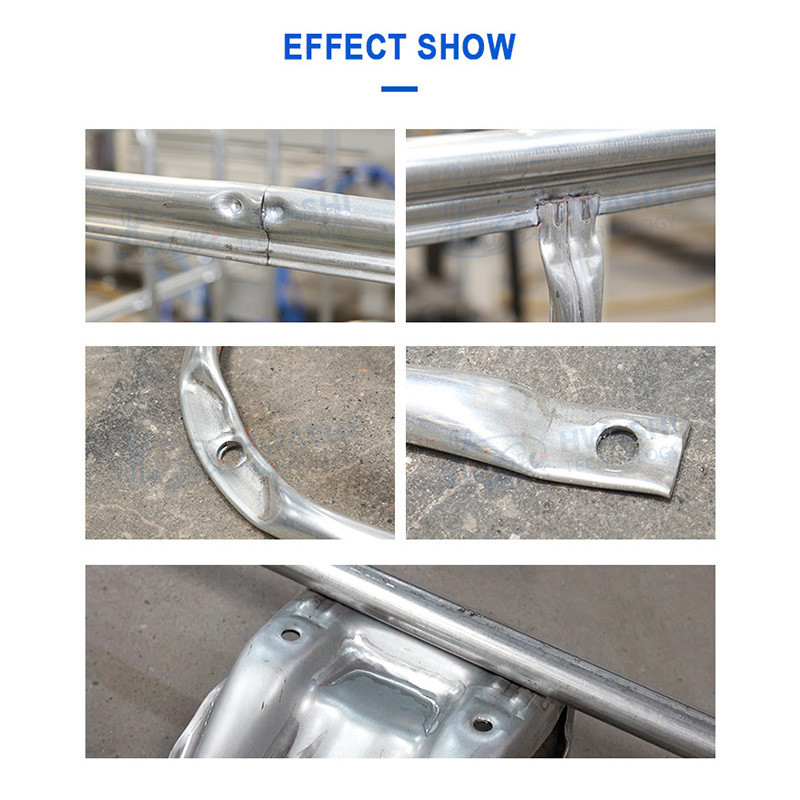

Skuteczność i jakość zamków
Zmienna ręka z zaciskiem:
Dostosowane do różnych konstrukcji metalowych klatek IBC, regulowane ramię przycisku poszerza zakres pracy maszyny.
Konstrukcja hydrauliczna i pneumatyczna ramienia zaciskającego zwiększa wydajność maszyny.
Ramię złącza jest również zaprojektowane do automatycznego łączenia obu stron rury.
Wyroby o masie nieprzekraczającej 1 kg
Wykorzystując układ hydrauliczny, kształt tworzy ciasne punkty przycisku dla rury, zapobiegając pękaniu metalowej klatki.
Stacja ciśnienia hydraulicznego:
Wyposażona w urządzenie automatycznego wysyłania, stacja ciśnienia hydraulicznego zapewnia płynny i wydajny proces produkcji klatek metalowych.
Maszyna do wykonywania otworów w ramce klatki IBC
IBC klatki ramy otworu tworzenia i perforującej maszyny jest używany do tworzenia otworu na ramie, tak, że cała ramy mogą być zamocowane na ramy podstawy.
Wydajność i jakość wykonywania otworów
Maszyna do wykonywania otworów i bicia wykorzystuje siłę hydrauliczną.
a. Głowice tłoczące z formą tłoczącą
b. Stacja hydrauliczna
c. Panel lokalizujący głowicę do przebijania
Lewo-prawo, do przodu-do tyłu regulowany panel loacing może sprawić, że pozycja bicia w szerszym zakresie używania.
Maszyna do spawania ramy podstawy klatki IBC
Projekt maszyny spawalniczej ramy bazowej przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej.Operator musi tylko załadować i rozładować produkt.Maszyna zrobi spawanie automatycznie.
Charakterystyka produktu:
1Konstrukcja przyjmuje poziomą strukturę i 7 głowic spawalniczych do ukończenia spawania ramy bazowej.
2Spawane palety zostaną wyładowane automatycznie.
3. Przyjmuje 3 zestawy mocy MF DC 250KVA. Maszyna pomaga zwiększyć jakość produktu i współczynnik produkcji, obniżyć koszty produkcji.
4Rozwiązanie problemu niestabilnej jakości spawania spowodowanej pracą ręczną.
| Nazwa produktu | Linia produkcyjna ram IBC | Styl | pojedynczy wiersz/dwukrotny wiersz |
| Maksymalna szerokość spawania | 1200 mm | Maksymalna długość spawania | 4250 mm |
| Marka | Hwashi | Kolor | niebieski/żółty/zaopatrzony |
| Wyposażona moc | 350 kVA/400 kVA | Miejsce produkcji | Prowincja Zhejiang, Chiny |
| napięcie | 3p 380V | Materiał | Rury galwanizowane |
| Gęstość rury | 1-2 mm | Zasiłek służbowy | 20% |
| Średnica rury | 14-20 mm | Częstotliwość | 50 Hz/60 Hz |
| metoda załadunku rur | Praca ręczna/2 | Rozmiar kabla | ≥ 70 mm3 |
| zdolność do pracy | 350-450 ((480-550) sztuk/8 godzin | rozmiar rury powietrznej | G1 |
| zapotrzebowanie na pracę | 2-3 prace | Rozmiar rury wodnej | G1 1/4 |
Charakterystyka produktu - system wysyłania zbiorników:
1System ten jest odpowiedni dla fabryk oddzielających warsztat maszyn dmuchawych od warsztatu klatek.
2Zbiorniki testowe są transportowane przez przenośnik do warsztatu klatek.
3System wysyłania czołgów
4.IBC Obszar umieszczenia klatki z gięciem, zaciskaniem i przebiciem
5Obszar magazynowania spawanych palet
6Automatyczna ścieżka montażu palet
7. Spawanie palet
8.Kotująca klatka i palety zbierają obszar Bezpieczny przejście
9.Pokój magazynowania płytek palet / Automatyczne podawanie
