Roboty spawalnicze Hwashi Industrial MIG Robot spawalniczy do ramy regału magazynowego

Temat projektu

Jednostka robota do spawania pokrywy studni ze stali nierdzewnej

(Zastosowane w jednym z słynnych producenta studni w Indiach)

Wymagania klientów

1. Użyj robota do zastąpienia siły roboczej do spawania. Ręczne załadunek i rozładunek produktu. Jednorazowe mocowanie produktu na urządzeniu. 2. Materiał obróbki: stal żelaza, grubość ściany: 0,8-1,2 mm;Wielkość: 300x300mm lub 600x600mm 3. Przedmiot do obróbki należy spawać na przód i z tyłu, co zmniejsza jego deformację. 4.Przedni pokrywa studni i tylne pokrywa studni będzie spawany w osobnym robotPrzyjmijmy spawanie pokrywy studni w kilku etapach.

Opis produktu

01. Dalszy rozwój programowalnej automatyzacji produkcji jest elastycznym uruchamianiem. Roboty przemysłowe mogą być przeprogramowane w zależności od zmiany ich środowiska pracy.może odgrywać dobrą rolę w elastycznym procesie produkcji małych partii i wielu odmian, i jest ważną częścią elastycznego systemu produkcyjnego;

02. Antropomorficzne roboty przemysłowe mają ludzkie chodzenie, obrót talii, duże ramiona, małe ramiona, nadgarstki i pazury w strukturze mechanicznej, a komputery w kontroli.Inteligentne roboty przemysłowe mają również wiele "biosensorów" podobnych do ludzi, takie jak czujniki kontaktu typu skóry, czujniki siły, czujniki obciążenia, czujniki wizualne, czujniki akustyczne, funkcje językowe itp.Czujnik poprawia zdolność adaptacyjną robotu przemysłowego do otoczeniaOgólność Oprócz specjalnie zaprojektowanych robotów przemysłowych, ogólne roboty przemysłowe mają dobrą wszechstronność w wykonywaniu różnych zadań.narzędzia, itp.) robotów przemysłowych mogą wykonywać różne zadania.

Przepływ pracy
1) ręczne załadunek obrabionego przedmiotu do urządzenia w pozycjonatorze stacji 1;
2) Rozpocznij spawanie;
3) Roboty i maszyny spawalnicze będą spawać na obróbce zgodnie z wstępnie ustawionym programem;
4) zakończenie spawania;
5) Podczas spawania stacji 1 stacja 2 jest synchronicznie ładowana i rozładowywana

Specyfikacje dla 5 modeli ramienia robota

Projekt: Jednostka robota spawalniczego wiązki na półce magazynowej (wdrożona w jednym z producentów półek magazynowych w Korei Południowej)

Wymagania klientów
1. Użyj robota do zastąpienia siły roboczej do spawania. Ręczne załadunek i rozładunek produktu.
2Materiał obróbki: stal żelaza, grubość ściany: 2-5 mm; Rozmiar: Długość: 1300-2700 mm Szerokość: 200 mm
3. Przedmiot do obróbki należy spawać na dwóch końcach złącza na przemian, aby zmniejszyć deformację.

Scenariusze zastosowań i próbka spawania

Rozwiązania

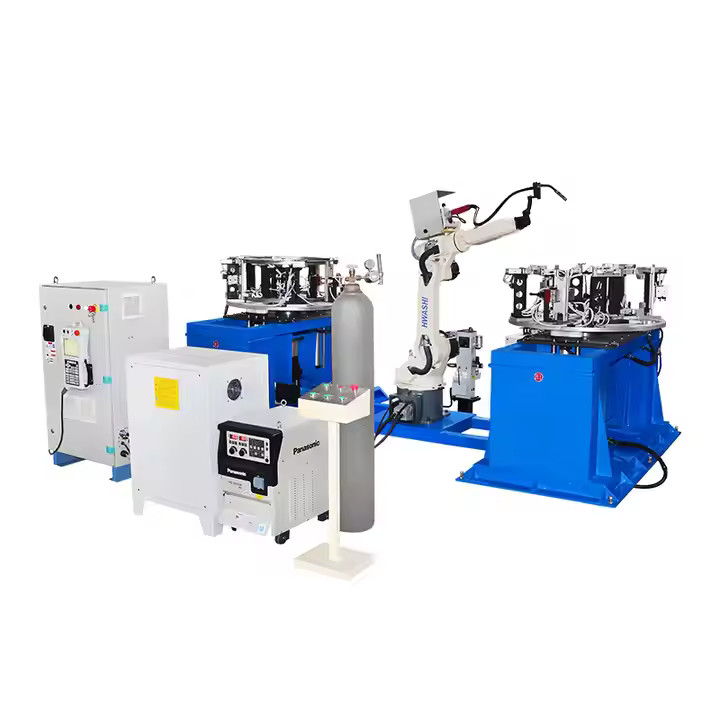

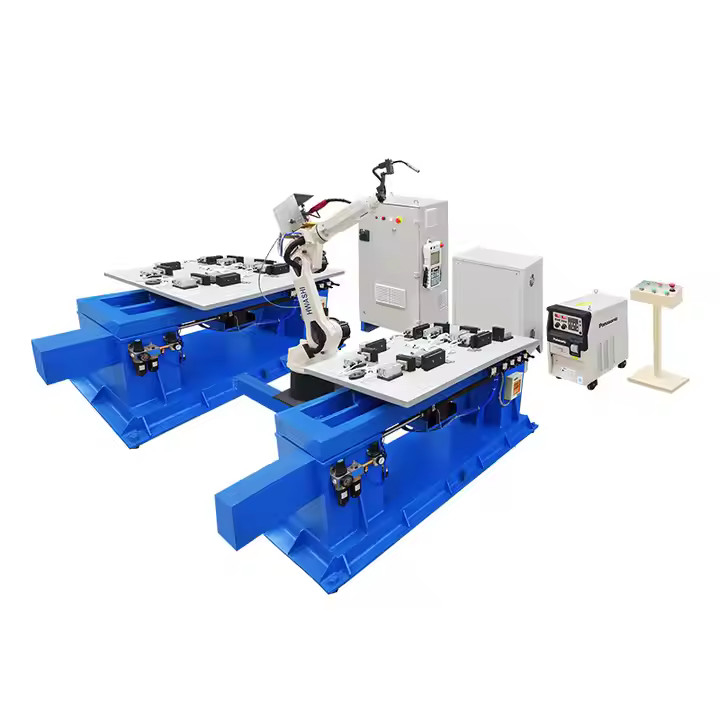

1Kompletny system robotów spawalniczych obejmuje 2 zestawy robota o długości ramienia 1,4 m HS-R6-08, 2 zestawy maszyny spawalniczej 350A MIG, 2 zestawy automatycznego pistoletu spawalniczego przeciwkolizji,2 zestawy jednoosiowego pozycjonera obrotowego pionowego, 1 zestaw czyszczącego pistoletu spawalniczego i 2 zestawy urządzeń spawalniczych (każde urządzenie może być załadowane dwoma kawałkami wiązki stożkowej), itp.
2W celu zagwarantowania stabilności i spójności jakości spawania, proponujemy wyposażenie urządzenia oczyszczającego z pistoletu spawania.
3Automatyczne spawanie jest wykonywane przez sześcioosiowy robot spawacz MIG.Cylindry lub szybkie zaciski są używane do utrzymania pozycji produktu za pomocą zasady dźwigni w celu zapewnienia wymogów pozycjonowania automatycznego spawania robotaZgodnie z wymaganiami efektywności produkcji, dwa zestawy pozycjonera jednej osi są zaprojektowane,z wyłączeniem urządzeń do obróbki materiałów sztucznych, jeden do spawania.


Wpływ stosowania

1. układ stacjonarny stołu podwójnego stanowiska może zrealizować długotrwałe ciągłe spawanie, efektywność spawania i jakość spawania zostały znacznie poprawione;

2Stały stół realizuje jednoczesne zaciskanie obróbki i automatycznie realizuje zmienną spawanie produktu, tak aby deformacja była skutecznie kontrolowana.

3. Maszyna ta może osiągnąć automatyczne spawanie przy ręcznym ładowaniu materiału. Może również poprawić jakość spawania i wydajność spawania. Co więcej, może zmniejszyć koszty produkcji.Problem niestabilnej jakości i niskiej wydajności produkcji spowodowany czysto ręcznym działaniem został rozwiązany.

4. Robot zastępuje spawanie ręczne. Przemysł spawalniczy jest przemysłem o wysokim ryzyku, wysoka temperatura, światło łukowe i dym spawalniczy mają pewien wpływ na zdrowie fizyczne i psychiczne pracowników;

5Nieuchronnym trendem jest wykorzystanie robotów do zastąpienia robotów spawalniczych w spawaniu, co jest nie tylko promocją rynku, ale także wymogiem modernizacji technologicznej.

Przepływ pracy

1) ręczne załadunek obrabionego przedmiotu do urządzenia na stacji 1;

2) Rozpocznij spawanie;

3) Robot i spawarka będą spawać na obróbce zgodnie z ustawionym wcześniej programem;

4) zakończenie spawania;

5) Podczas spawania stacji 1 stacja 2 jest ładowana i montowana synchronicznie.

6) Praca cykliczna

Procesy spawania robotem

Roboty HWASHI zapewniają maksymalny zakres pracy i mogą być zainstalowane z wielu stron, aby zwiększyć elastyczność systemu.Można dopasować różne źródła energii spawalniczej, aby spełnić różne wymagania spawalnicze i zrealizować różne procesy spawania..

Zapewnić różne rodzaje pozycjonera spawania
1. może działać w koordynacji z robotem, zapewniając stałą prędkość spawania i ustawienie i zapewniając wyższą jakość spawania.

2Użyj importowanego silnika serwo z wysoką precyzją reduktor, wysoką dokładnością obrotową, dokładnym pozycjonowaniem i silną zdolnością nośną.

3. poprzez obrócenie obrabiarki mocowanej na stole do wymaganego kąta spawania.

Zapewnij siódmą oś dostosowanej maszyny

1Zwiększenie zasięgu pracy robota w celu rozwiązania wad ograniczonego zasięgu pracy spowodowanych ograniczonym zasięgiem ruchu robota.

2. Instalacja szyny przesuwnej robota: robot może chodzić samodzielnie lub chodzić z dopasowanym zasilaniem spawalniczym i szafą sterowania robota jako całością zgodnie z warunkami pracy na miejscu klientów.

3Specjalny mechanizm ochronny zapobiegający rozpyleniom spawania lub pyłu w powietrzu, które spowodują zły wpływ części precyzyjnych.

4Aby dostosować się do różnych warunków różnych klientów, być w stanie zrobić różne konfiguracje i instalacji dla klienta.

Integracja robota

Oprócz systemów robotów HWASHI, możemy również zintegrować się z międzynarodowymi markami robotów, aby zapewnić kompletne rozwiązania robotów spawalniczych.

Zestawy robotowe i próbki spawania

Wykorzystanie robotów spawalniczych

Robot spawalniczy może spawać żelazo, stal nierdzewna, zgalwanizowane rury, płyty, druty, rury, a małe i duże obrabione elementy mogą być automatycznie spawane z dobrym i pięknym efektem spawania
