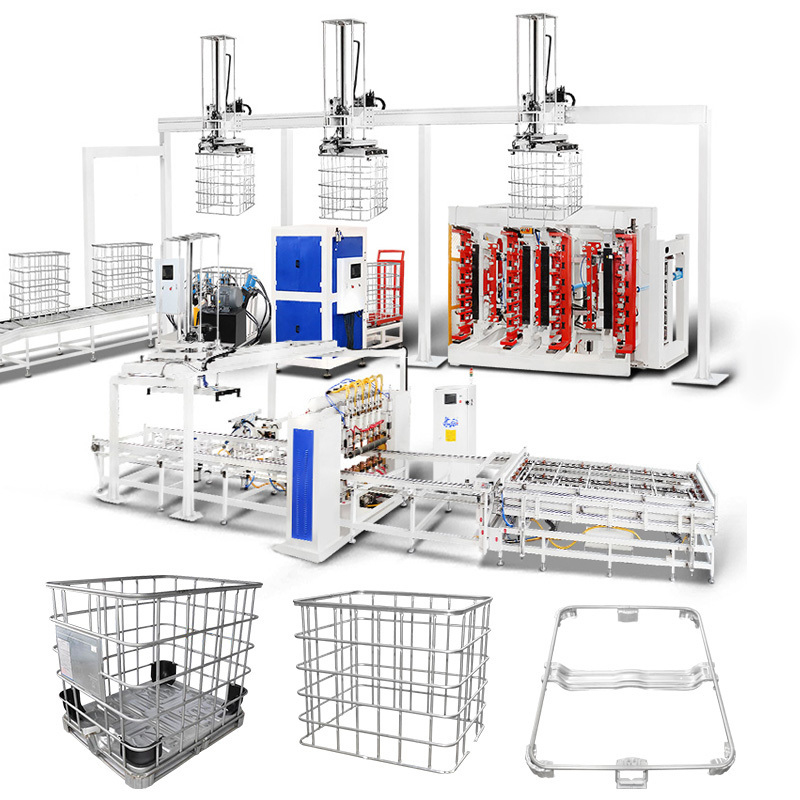

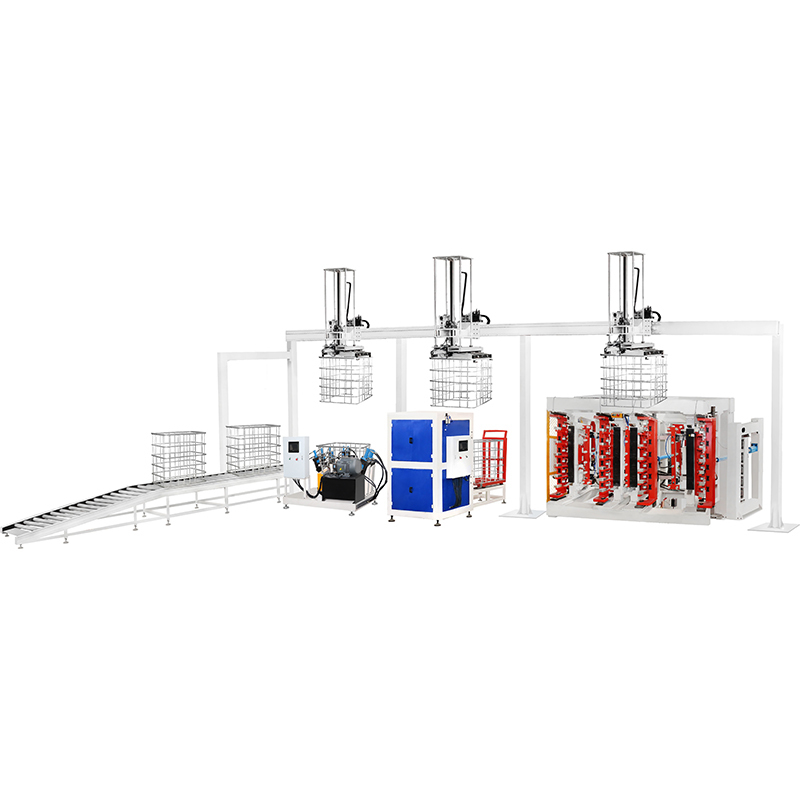

Produkcja krat IBC Hwashi - szybka automatyczna zgrzewarka klatek z zaawansowaną techniką spawania

Hwashi IBC Grid Welding Machine to urządzenie o wysokiej wydajności przeznaczone do efektywnej produkcji sieci IBC (Intermediate Bulk Container).

Charakterystyka:

Pionowa dwustronna maszyna do gięcia ramy IBC

Maszyna do gięcia IBC z ramką klatkową z dwoma stacjami podlega kompleksowemu przetwarzaniu, aby zagwarantować nie tylko wysoką precyzję gięcia, ale także stabilną pracę i niezwykłą wydajność.

Zgięć płaską siatkę do kształtu kwadratowego

Maszyna do gięcia umiejętnie przekształca płaską siatkę w precyzyjnie kwadratową ramę.Osiągnięcie procesu gięcia w około 20-25 sekund podkreśla wydajność maszyny i szybkie możliwości produkcji.

Wiązka zgięcia

1. Do zapewnienia kąta gięcia wykorzystuje się beam giętego obróbki CNC.

2. Każdą formę na wiązce wygięcia można regulować w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia.

3. 120-stopniowa konstrukcja kształtu sprawiła, że każdy kąt gięcia był gładszy.

Ramy zgięcia

Ramka maszyny posiada wytrzymały prostokąt, grubsze stalowe kolumny i pokrywkę w kształcie drzwi, co zapewnia wyjątkową wytrzymałość i stabilność.

Stacja ciśnienia hydraulicznego

Specjalnie zaprojektowana do gięcia oczek z palet, gięcielka IBC umiejętnie kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) × ((1000±5mm).Ta stacja napędzana napędem hydraulicznym gwarantuje optymalną wydajność gięcia.

Maszyna do zamykania ramy klatki IBC
Maszyna do zamykania klatki IBC jest starannie wykonana jako jednolita jednostka, z wyjątkową precyzją wstawiania, solidną siłą zamykania,i płynne połączenie stabilności i wydajności podczas pracy.

Skuteczność i jakość zamków

Zmienna ręka z zaciskiem:

Dostosowane do różnych konstrukcji metalowych klatek IBC, regulowane ramię przycisku poszerza zakres pracy maszyny.
Konstrukcja hydrauliczna i pneumatyczna ramienia zaciskającego zwiększa wydajność maszyny.
Ramię złącza jest również zaprojektowane do automatycznego łączenia obu stron rury.
Wyroby o masie nieprzekraczającej 1 kg

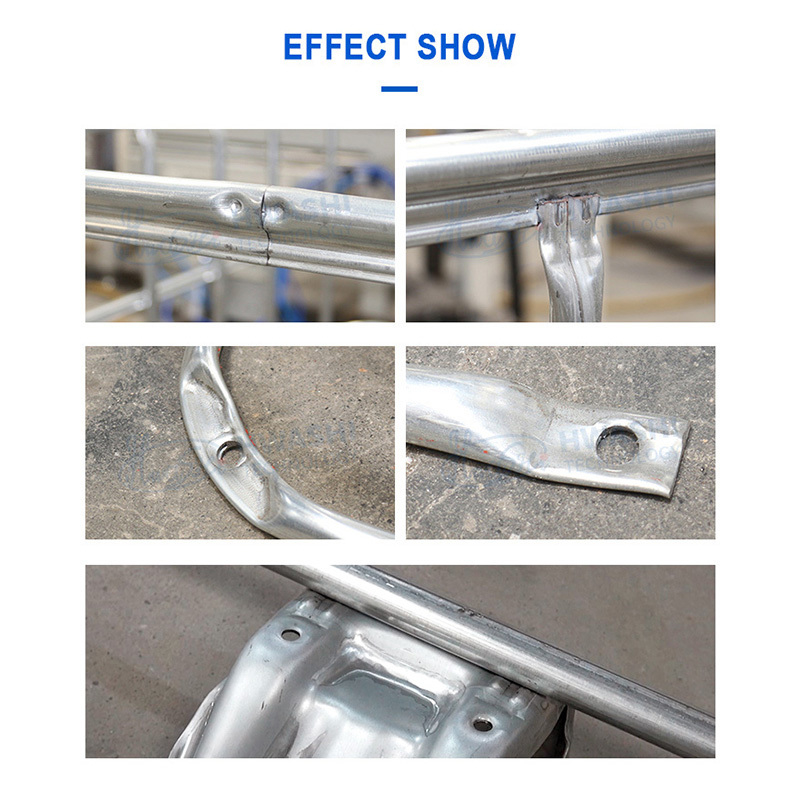

Wykorzystując układ hydrauliczny, kształt tworzy ciasne punkty przycisku dla rury, zapobiegając pękaniu metalowej klatki.

Stacja ciśnienia hydraulicznego:
Wyposażona w urządzenie automatycznego wysyłania, stacja ciśnienia hydraulicznego zapewnia płynny i wydajny proces produkcji klatek metalowych.

Maszyna do wykonywania otworów w ramce klatki IBC
IBC klatki ramy otworu tworzenia i perforującej maszyny jest używany do tworzenia otworu na ramie, tak, że cała ramy mogą być zamocowane na ramy podstawy.
Wydajność i jakość wykonywania otworów
Maszyna do wykonywania otworów i bicia wykorzystuje siłę hydrauliczną.
a. Głowice tłoczące z formą tłoczącą
b. Stacja hydrauliczna
c. Panel lokalizujący głowicę do przebijania
Lewo-prawo, do przodu-do tyłu regulowany panel loacing może sprawić, że pozycja bicia w szerszym zakresie używania.

Maszyna do spawania ramy podstawy klatki IBC
Projekt maszyny spawalniczej ramy bazowej przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej. Operator musi tylko załadować i rozładować produkt.Maszyna zrobi spawanie automatycznie.
Charakterystyka produktu:
1Konstrukcja przyjmuje poziomą strukturę i 7 głowic spawalniczych do ukończenia spawania ramy bazowej.
2Spawane palety zostaną wyładowane automatycznie.
3. Przyjmuje 3 zestawy mocy MF DC 250KVA. Maszyna pomaga zwiększyć jakość produktu i współczynnik produkcji, obniżyć koszty produkcji.
4Rozwiązanie problemu niestabilnej jakości spawania spowodowanej pracą ręczną.

Charakterystyka produktu - system wysyłania zbiorników:
1System ten jest odpowiedni dla fabryk oddzielających warsztat maszyn dmuchawych od warsztatu klatek.
2Zbiorniki testowe są transportowane przez przenośnik do warsztatu klatek.
3System wysyłania czołgów
4.IBC Obszar umieszczenia klatki z gięciem, zaciskaniem i przebiciem
5Obszar magazynowania spawanych palet
6Automatyczna ścieżka montażu palet
7. Spawanie palet
8.Kotująca klatka i palety zbierają obszar Bezpieczny przejście
9.Pokój magazynowania płytek palet / Automatyczne podawanie
