Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG

Place of Origin:

China

Nazwa handlowa:

Hwashi

Orzecznictwo:

CCC,CE,ISO

Model Number:

HS-R8-06

Skontaktuj się z nami

Poprosić o wycenę
Szczegóły Produktu
After-sales Service Provided:
Automatic Anti-Collision Welding Gun for Stable Stainless Steel Chair Frame MIG Welding
Name:
Hwashi Stainless Steel Chair Frame MIG Welding Robot
DOF:
6
Driving Mode:
AC servo droving
Effective Load (kg):
6/8/10/20/50/165KG
Repeat Positioning Accuracy (mm):
±0.05 / ±0.03
Motion Range (°):
±170° / ±180°
Max Speed (°/S):
450
Serve Life:
10 years
Warunki płatności i wysyłki
Minimum Order Quantity
1/set
Cena
$10000-20000
Packaging Details
Wooden seaworth package
Delivery Time
30 work day
Payment Terms
L/C, T/T, Western Union
Opis produktu

Automatyczny pistolet spawalniczy zapobiegający kolizjom do stabilnego spawania MIG ram stalowych krzeseł

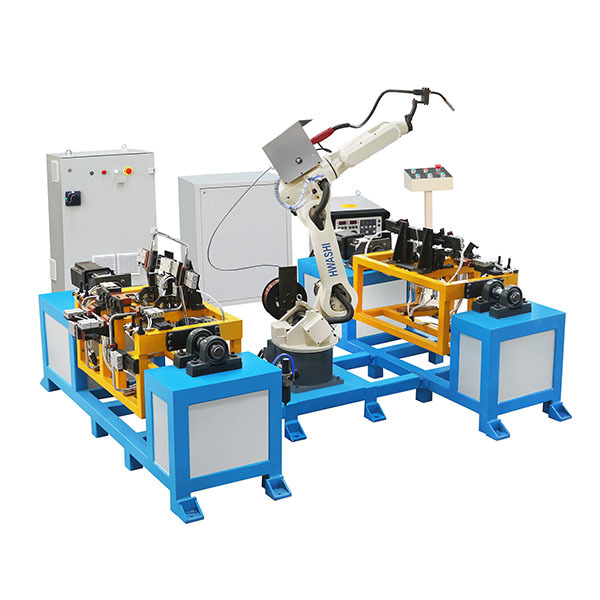

Udźwig 8 kg, ramię 1,4 m, 6-osiowy robot spawalniczy do wydajności mebli jest przeznaczony do spawania krzeseł. Zastosuj 6-osiowego robota ze spawarką MIG do automatycznego spawania. Użyj cylindra do mocowania przedmiotu obrabianego. Zastosuj zasadę dźwigni do mocowania produktu i zapewnienia wymagań dotyczących lokalizacji dla zrobotyzowanego spawania automatycznego. Upewnij się, że każda pozycja może być spawana, a mocowanie jest zaprojektowane z 2 zestawami, aby spełnić wymagania produkcyjne. Jeden zestaw do załadunku, jeden zestaw do spawania.

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 0

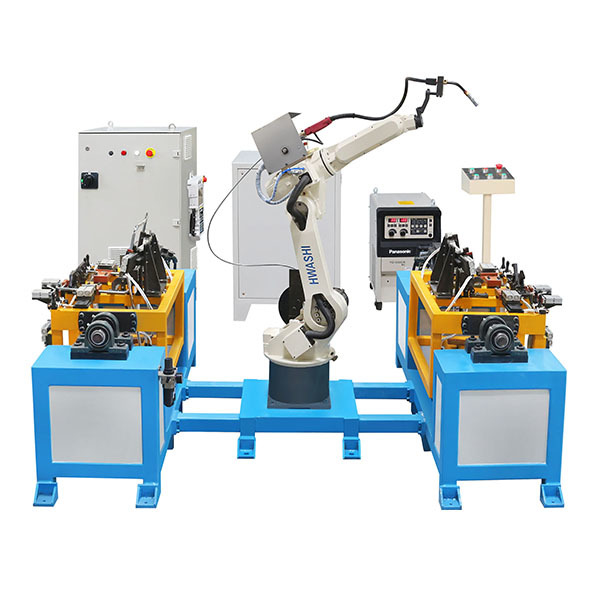

Tło projektu: Robot do spawania MIG ram stalowych krzeseł (zastosowany w jednej z firm meblarskich w Heyuan, Chiny)



Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 1



Udźwig 8 kg, ramię 1,4 m, 6-osiowy robot spawalniczyproces roboczy

Ręczne załadowanie przedmiotu obrabianego na mocowanie stacji spawalniczej 1;

Rozpocznij spawanie; 6-osiowy robot spawalniczy do wydajności mebli i pozycjoner zakończy spawanie zgodnie z ustawionym programem.

Zakończ spawanie: Gdy stacja 1 jest w trakcie spawania, możesz załadować przedmiot obrabiany na drugą stację spawalniczą. Zatem dwie stacje mogą być spawane cyklicznie.

Maszyna może osiągnąć automatyczne spawanie, ręczne ładowanie. Pomaga zwiększyć jakość spawania i tempo produkcji. Obniżyć koszty produkcji, aby rozwiązać niestabilność, niskie tempo produkcji spowodowane pracą ręczną. Wyższy poziom automatyzacji.



Efekt spawania

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 2

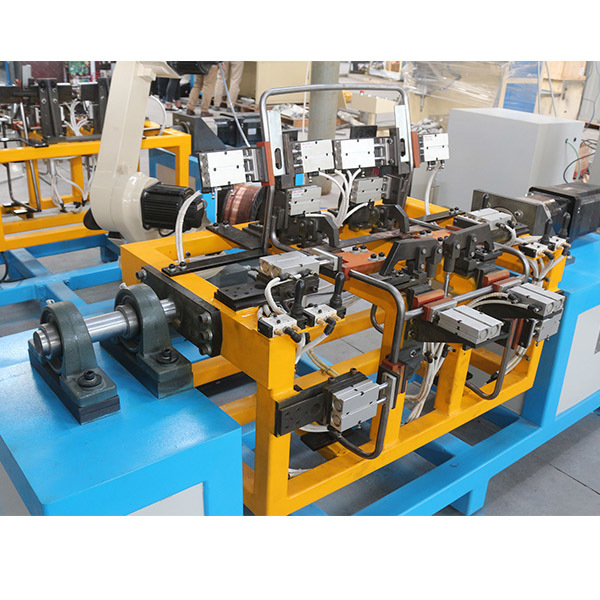

Cechy Udźwig 8 kg, ramię 1,4 m, 6-osiowy robot spawalniczy

1. Pozycjoner, ręczne ładowanie;

2. Cylinder do mocowania produktu;

3. Cylinder do obracania mocowania;

4. Automatyczne spawanie robota;

5. Ręczne rozładowywanie produktu;

6. Urządzenie do czyszczenia pistoletu spawalniczego



Efekt zastosowania

1. Układ pozycjonera sześcio-stacyjnego może realizować długotrwałe ciągłe spawanie, wydajność spawania i jakość spawania zostały znacznie poprawione;
2. Pozycjoner realizuje mocowanie przedmiotu obrabianego w jednym czasie i automatycznie realizuje naprzemienne spawanie czterech narożników produktu, deformacja jest skutecznie kontrolowana.
3. Ta maszyna może osiągnąć automatyczne spawanie z ręcznym ładowaniem materiału. Może również poprawić jakość spawania i wydajność spawania. Co więcej, może obniżyć koszty produkcji. Rozwiązano problem niestabilnej jakości i niskiej wydajności produkcji spowodowanej czystą pracą ręczną.
4. Robot zastępuje spawanie ręczne. Przemysł spawalniczy jest branżą wysokiego ryzyka, wysoka temperatura, światło łukowe i dym spawalniczy mają pewien wpływ na zdrowie fizyczne i psychiczne pracowników;
5. Używanie robotów do zastępowania robotów spawalniczych w spawaniu jest nieuniknionym trendem, co jest nie tylko promocją rynku, ale także wymogiem modernizacji technologicznej.
Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 3



Przepływ pracy

1) Ręczne załadowanie przedmiotu obrabianego do mocowania na stole stacji 1;

2) Rozpocznij spawanie;

3) Robot i spawarka wykonają spawanie na przedmiocie obrabianym zgodnie z zaprogramowanym programem;

4) Spawanie zakończone;

5) Podczas gdy stacja 1 jest spawana, stacja 2 jest ładowana i mocowana przedmiot obrabiany synchronicznie. Dwie stacje pracują naprzemiennie.

6) Praca cykliczna



Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 4Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 5Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 6

Model
HS-R6-08
HS-R6-10
HS-R6-20
HS-R6-50
HS-R6-165
DOF
6
Tryb napędu
Napęd serwo AC
Obciążenie efektywne
8KG
10KG
20KG
50KG
165KG
Dokładność powtarzania
±0,05 mm
Promień roboczy
1400mm
1589mm
1595mm
1950mm
2483mm
Waga
180KG
180KG
290KG
600KG
1300KG
Zakres ruchu (°)
J1
±170
±170
±170
±180
±180
J2
±120~-85
±120~-80
±132~-95
±130~-90
±80~-60
J3
±85~-165
±85~-165
±73~-163
±75~-210
±80~-190
J4
±180
±180
±180
±360
±360
J5
±135
±135
±133
±115
±115
J6
±360
±360
±360
±360
±360
Maksymalna prędkość ( °/s)
J1
130
130
147
158
100
J2
130
130
100
149
90
J3
130
130
135
130
104
J4
270
270
300
215
144
J5
170
170
198
251
160
J6
455
455
194
365
215
Moc
4KVA
4KVA
6KVA
14KVA
31KVA
Napięcie
380V lub 220V
Częstotliwość
50Hz lub 60Hz



Procesy spawania robotów

Roboty HWASHI zapewniają maksymalny zakres roboczy i mogą być instalowane z wielu kątów, aby poprawić elastyczność systemu, ramię mechaniczne może instalować różne typy palników spawalniczych. Różne źródła zasilania spawalniczego mogą być dopasowane do różnych wymagań spawalniczych i realizować różne procesy spawania.

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 7

Zapewnij różne typy pozycjonerów spawalniczych


1. może współpracować z robotem, aby zapewnić stałą prędkość i postawę spawania oraz zapewnić wyższą jakość spawania.

2. Użyj importowanego silnika serwo z precyzyjnym reduktorem, wysoką dokładnością obrotu, precyzyjnym pozycjonowaniem i dużą nośnością.

3. Obracając przedmiot obrabiany zamocowany na stole roboczym do wymaganego kąta spawania.

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 8

Zapewnij 7. oś niestandardowej maszyny

1. Zwiększ zakres roboczy robota, aby rozwiązać wady ograniczonego zakresu roboczego spowodowane ograniczonym zakresem ruchu robota.

2. Instalacja prowadnicy robota: robot może chodzić sam lub chodzić z pasującym zasilaczem spawalniczym i szafą sterowniczą robota jako całość, zgodnie z warunkami pracy klientów na miejscu.

3. Specjalny mechanizm ochronny zapobiegający rozpryskom spawalniczym lub pyłowi w powietrzu, które spowodują zły wpływ na precyzyjne części.

4. Aby dostosować się do różnych warunków różnych klientów, móc wykonać różne konfiguracje i instalacje dla klienta.

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 9

Integracja robota

Oprócz systemów robotów HWASHI możemy również zintegrować się z międzynarodowymi markami robotów, aby zapewnić kompletne rozwiązania dla robotów spawalniczych.

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 10

Przykłady robotów i próbki spawania

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 11

Automatyczny pistolet spawalniczy przeciwkolizji do stabilnego ramy krzesła ze stali nierdzewnej spawanie MIG 12



Zastosowania robotów spawalniczych

Robot spawalniczy może spawać żelazo, stal nierdzewną, ocynkowane rury, płyty, druty, rury, a małe i duże przedmioty obrabiane mogą być spawane robotycznie z dobrym i pięknym efektem spawania
