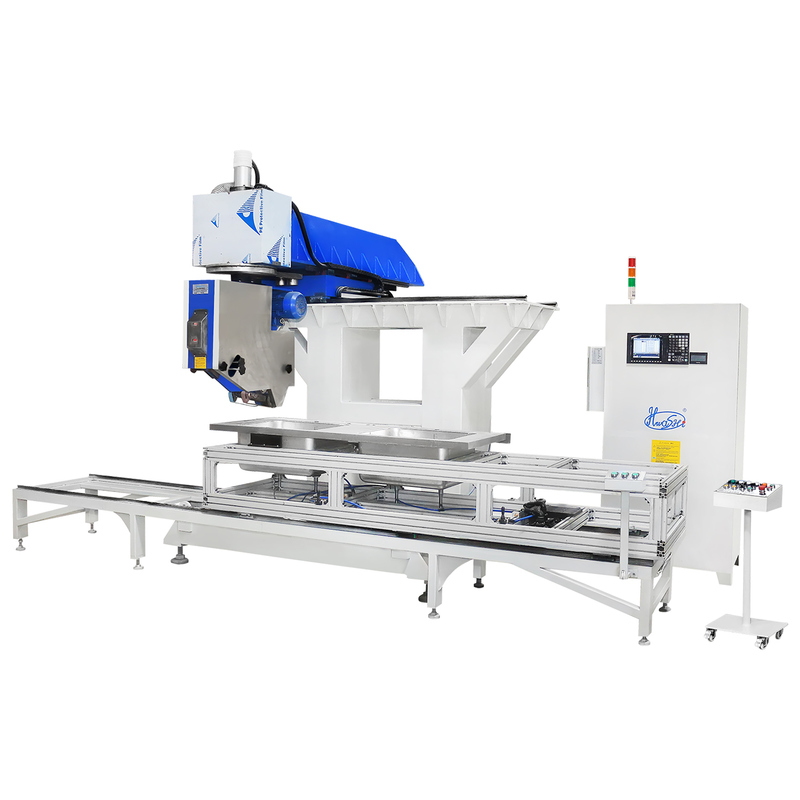

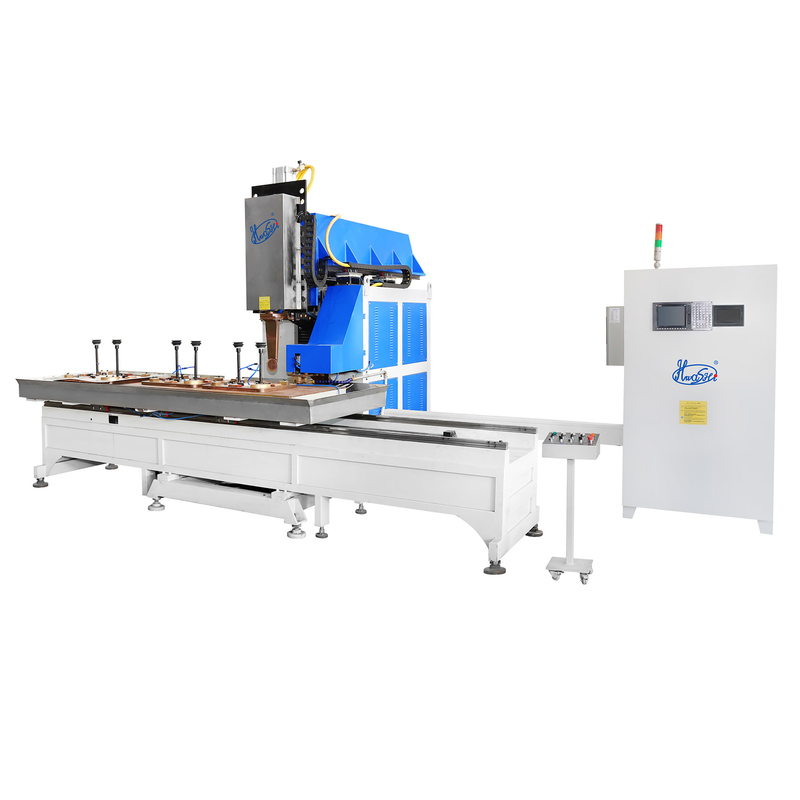

Automatyczna zgrzewarka Hwashi z połączeniami o wysokiej wytrzymałości, regulowaną prędkością koła zgrzewającego i możliwością obrotu przyborów kuchennych o 360°
Zgrzewarka do zlewozmywaków ze stali nierdzewnej Hwashi to wyspecjalizowane zautomatyzowane rozwiązanie zaprojektowane w celu zapewnienia nieskazitelnych szwów o wysokiej wytrzymałości w zlewozmywakach ze stali nierdzewnej – kluczowych elementach w produkcji przyborów kuchennych. Zaprojektowana, aby sprostać wyjątkowym wyzwaniom związanym ze spawaniem cienkiej stali nierdzewnej (o grubości 0,8–2 mm), maszyna ta łączy w sobie precyzyjną inżynierię z inteligentnym sterowaniem, aby na nowo zdefiniować jakość spoin i wydajność produkcji.
Aplikacja
U jej podstaw leży zaawansowana technologia zgrzewania spoinowego, która wykorzystuje zgrzewanie oporowe wysokiej częstotliwości (HFW) w połączeniu z systemem kół spawalniczych napędzanych serwomechanizmem. Zapewnia to równomierne rozprowadzanie ciepła wzdłuż zakrzywionych lub prostych szwów zlewu, tworząc hermetyczne i szczelne połączenia z gładkim wykończeniem powierzchni po spawaniu (Ra ≤ 0,8 μm) – eliminując potrzebę czasochłonnego ręcznego szlifowania lub polerowania. Adaptacyjna kontrola prądu maszyny dostosowuje parametry spawania w czasie rzeczywistym w oparciu o różnice w materiale (stal nierdzewna 304/316) i długość szwu, gwarantując stałą wytrzymałość spoiny (wytrzymałość na ścinanie ≥ 300 MPa), która spełnia standardy bezpieczeństwa dla żywności (FDA, LFGB).

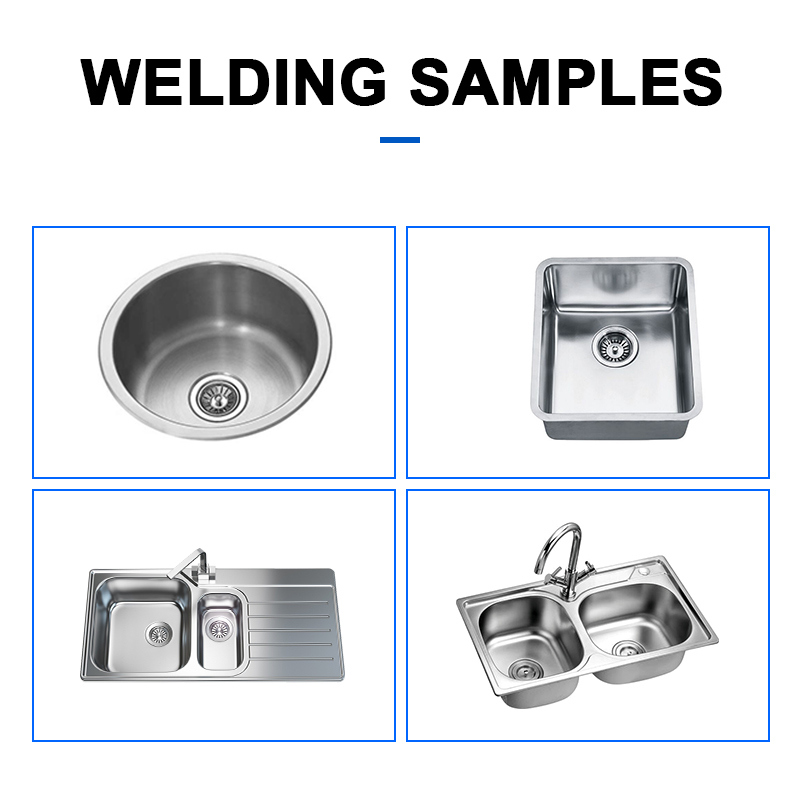

Dostosowana do geometrii zlewozmywaka, maszyna posiada konfigurowalny uchwyt zaciskowy z możliwością obrotu o 360°, co pozwala na zastosowanie różnych konstrukcji zlewozmywaków – od konfiguracji z pojedynczą komorą do podwójnych, z głębokimi lub płytkimi profilami, a nawet zlewami ze zintegrowanymi rowkami odpływowymi. Precyzyjne pozycjonowanie uchwytu (powtarzalność ± 0,05 mm) zapewnia płynne ustawienie elementów zlewu przed spawaniem, minimalizując szczeliny, które mogłyby prowadzić do słabych punktów lub wycieków.
Dane techniczne
| Model |
WL-FS-AC75K |
WL-FS-MF75K |
WL-FS-MF100K |
| Napięcie wejściowe |
Trójfazowe 380 V ± 10% 50 Hz |
Trójfazowe 380 V ± 10% 50 Hz |
|
| Moc wejściowa |
75 kVA |
100 kVA |
|
| Znamionowy prąd wejściowy |
115A |
150A |
|
| Znamionowy współczynnik wypełnienia |
50% |
50% |
|
| Maksymalne napięcie wtórne wtórne |
DC9,75 V |
DC 11,6 V |
|
| Wtórny maksymalny prąd zwarciowy |
26500A |
28000A |
|
| Stopień izolacji transformatora spawalniczego |
klasa F |
klasa F |
|
| Zakres regulacji czasu segmentu programu |
0 ~ 9999 SEK |
0 ~ 9999 SEK |
|
| Zakres regulacji ogrzewania sterownika |
15% ~ 99% |
15% ~ 99% |
|
| Średnica górnego koła spawalniczego |
280mm |
| Dolna średnica koła spawalniczego |
40mm |
| Szerokość koła spawalniczego |
3mm |
| Prędkość obrotowa koła spawalniczego |
800-4000 mm/min (regulowane) |
| Odległość głębokości gardzieli górnego koła spawalniczego |
400mm |
| Dolna głębokość wysięgu koła spawalniczego |
400mm |
| Odległość górnego i dolnego koła spawalniczego |
50mm |
| Ciśnienie powietrza |
0,6 MPa |
| Zużycie gazu |
10m3/godz |
| Ciśnienie wody |
0,2 MPa |
| Temperatura wody |
10-20 ℃ |
| Zużycie wody chłodzącej |
800 l/godz |
Kluczowe funkcje
- Inteligentny, jednoczęściowy kontroler mikrokomputerowy z ustawieniami czysto cyfrowymi, programowaniem komputerowym online, cyfrowym wyświetlaczem LED, stabilną wydajnością i wygodną modyfikacją programów online
- Inteligentny system spawania sterowany mikrokomputerem z automatyczną kompensacją prądu podczas wahań napięcia, aby zapewnić stabilność spawania
- Cyfrowe sterowanie obwodami z komponentami światowej sławy producentów zapewnia długoterminową stabilność działania
- Wysoce precyzyjne komponenty z Niemiec Zachodnich, krzem IXYS i IR kontrolowany ze Stanów Zjednoczonych w celu zapewnienia wysokiej stabilności kontroli prądu
- Zaawansowana technologia przewodząca rtęć dla osi płytek transmisyjnych z doskonałą wydajnością w zakresie transmisji i przewodności
- Japoński stop miedzi do spawania kół walcowych o wysokiej sztywności i dobrej przewodności
- Japoński transformator z blachy krzemowej o wysokiej czystości, charakteryzujący się doskonałą przewodnością magnetyczną i elektryczną, niskim zużyciem energii elektrycznej i stabilną mocą
- Łącznik mozaikowy do zgrzewania formy i montażu maszyny, ułatwiający montaż i demontaż
- Dostępne z impulsowymi źródłami prądu przemiennego, prostownikiem wtórnym i trójfazowymi źródłami prądu spawalniczego średniej częstotliwości
Przegląd technologii
Spawanie liniowe jest formą trwałego spawania metalu. Podczas spawania ciśnienie spawania pomiędzy dwoma kołami spawalniczymi obraca koło spawalnicze, które napędza konstrukcję spawaną i energię elektryczną. Prąd spawania powoduje lokalne nagrzewanie, tworząc kolejno zachodzące na siebie spoiny, tworząc ciągłe złącza spawane i uzyskując trwałe spawanie. Zastosowania obejmują obudowy, takie jak zbiorniki paliwa do samochodów i motocykli; beczki takie jak puszki; oraz artefakty w postaci arkuszy, takie jak koła, tłumiki, chłodnice i zlewy.
W urządzeniu zastosowano inwerter średniej częstotliwości o mocy 75 KVA/100 K, pracujący w trybie prądu stałego o współczynniku cyklu pracy wynoszącym 50%, a wyjściowy prąd spawania wynosi 26 KA. Trójfazowe źródło zasilania, prostowane przez specjalny falownik, jest przekształcane na napięcie prądu przemiennego o częstotliwości 1000 Hz, a następnie przesyłane do transformatora średniej częstotliwości, gdzie prąd jest prostowany w celu dostarczenia prądu spawania DC.
Przewagi konkurencyjne
- HWASHI jest wiodącą marką w branży zgrzewania oporowego w Chinach od 20 lat; Sprzedaż bezpośrednia w fabryce po konkurencyjnych cenach
- Usługa dostosowana do indywidualnych potrzeb: Projektuj i rozwijaj maszyny spawalnicze zgodnie z Twoimi specyficznymi wymaganiami
- Oryginalny produkt o doskonałej jakości: 12-miesięczna gwarancja, zgodność z ISO9001:2000 i obowiązkowymi certyfikatami chińskimi, żywotność 8–10 lat, 100% testów przed dostawą
- Obsługa posprzedażna i pomoc techniczna: całodobowe wsparcie techniczne za pośrednictwem poczty elektronicznej z profesjonalnym zespołem doradców
- Szybka dostawa: Usługa dostawy na czas
- Szybka reakcja na klientów: Zadowolenie klienta jest naszym głównym celem
