Hwashi IBC automatyczna maszyna do produkcji klatek
Hwashi IBC automatyczna maszyna do produkcji klatek stanowi szczyt innowacji produkcyjnych,połączenie zaawansowanej technologii automatyki z precyzyjną inżynierią w celu dostarczenia kompleksowego rozwiązania do produkcji klatek dla kontenerów masowych średnich (IBC)Ten najnowocześniejszy system przekształca surowce w wysokiej jakości klatki IBC poprzez w pełni zintegrowany, zautomatyzowany proces, który zapewnia wyjątkową jakość, maksymalną wydajność,i znaczące oszczędności kosztów.
Zaawansowane funkcje i technologia
Całkowicie zautomatyzowana linia produkcyjna
- Zintegrowany system łączący automatyczne spawanie, rozładunek siatki, gięcie, blokowanie, wykonywanie otworów i procesy przebijania
- Wymaga tylko 3-4 operatorów
- Możliwość ciągłej pracy przez 24 godziny na dobę
- 80 klatek na godzinę
Inżynieria precyzyjna
- Wielokrotne głowice spawalnicze działające jednocześnie za pomocą technologii CNC dla wyjątkowej dokładności i spójności
- 6-7 głowic spawalniczych dla jednolitych wyników
- dokładność wymiarowa ± 0,1 mm
- 60 sekund na czas cyklu klatki
Zapewnienie jakości oparte na sztucznej inteligencji
- Inteligentny system wykrywania wad, który identyfikuje i koryguje anomalie produkcji w czasie rzeczywistym
- Automatyczna regulacja parametrów
- Monitoring i analiza w czasie rzeczywistym
- Konsekwentna kontrola jakości
Główna ramka spawania
Cztery zestawy transformatorów MF regulują sześć zestawów elektrod spawalniczych, zapewniając optymalną jakość spawania dla każdego punktu spawania.Dwustronna technika spawania w stylu fortepianu znacznie przyspiesza proces spawaniaKażda siatka metalowa może być ukończona w ciągu jednej minuty.elektrody spawalnicze posiadają konstrukcję śruby, zwiększając trwałość przy każdym użyciu.

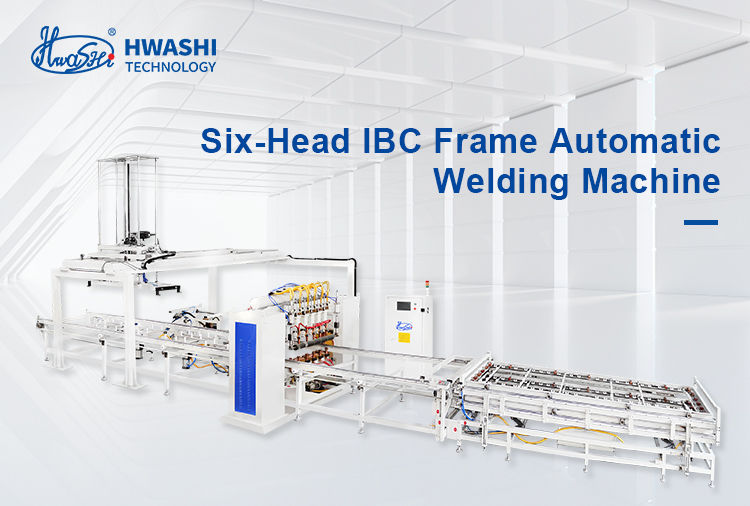

Sześciogłowa maszyna do automatycznego spawania IBC
System zasilania spawania wyposażony jest w cztery zestawy zaawansowanych źródeł zasilania MF DC, umożliwiające jednoczesne spawanie w sześciu różnych miejscach.Dwuwarstwowe podkładanie urządzenia do podkładania zwiększa wydajność pracy - podczas gdy jedno urządzenie jest aktywnie zaangażowane w spawanie, drugi może bezproblemowo ładować materiały.
Płaska sieć rurkowa i trwała jakość spawania
Aparacja spawalnicza przekształca rury w charakterystyczną konfigurację płaskiej siatki, zapewniając spawania o niezrównanej wytrzymałości i solidnej jakości.Proces spawania jest skutecznie zakończony w około 60 sekund.
Pionowa dwustronna maszyna do gięcia ramy IBC
IBC klatka ramy dwu-stacji gięcia maszyny gwarantuje wysoką precyzję w gięciu, stabilne działania i niezwykłą wydajność.
Zgięć płaską siatkę do kształtu kwadratowego
Maszyna gięcia przekształca płaską siatkę w precyzyjnie kwadratową ramę w około 20-25 sekund.
Wiązka zgięcia
- Przetworzona przez CNC wiązka gięcia zapewnia precyzyjne kąty gięcia
- Każda forma na wiązki zginającej można regulować w górę i w dół przez około 3 mm zwiększyć zakres zginania
- 120-stopniowy układ kształtu sprawia, że każdy kąt gięcia jest gładszy
Ramy zgięcia
Ramka maszyny posiada solidny prostokąt z grubszymi stalowymi kolumnami i okładką w kształcie drzwi, zapewniającą wyjątkową wytrzymałość i stabilność.
Stacja ciśnienia hydraulicznego
Specjalnie zaprojektowana do gięcia oczek z palety, maszyna gięcia IBC kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) *(1000±5mm).

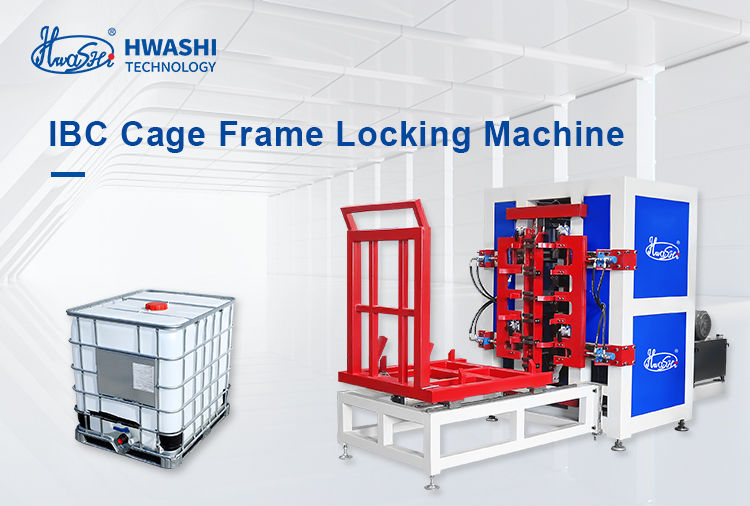

Maszyna do zamykania ramy klatki IBC
Dokładnie wykonane jako jednolita jednostka, z wyjątkową precyzją wstawiania, solidną siłą zamykania i płynnym połączeniem stabilności i wydajności.
Skuteczność i jakość zamków
- regulowane ramię zaciskające dostosowane do różnych konstrukcji metalowych klatek IBC
- Projekt hydrauliczny i pneumatyczny zwiększa wydajność maszyny
- Wyroby do automatycznego łączenia dwóch stron rur
- Hydrauliczne kształt przycisku tworzy ciasne punkty przycisku, aby zapobiec pęknięciu
- Hydrauliczna stacja ciśnienia z urządzeniem automatycznego wysyłania zapewnia płynną produkcję

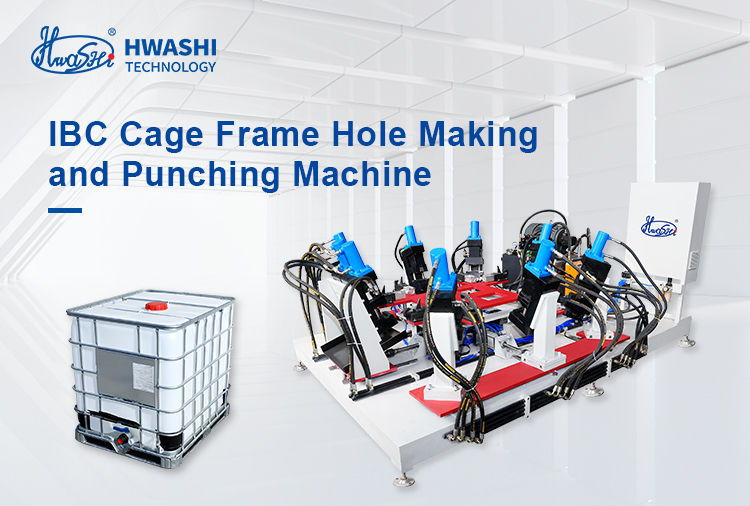

Maszyna do wykonywania otworów w ramce klatki IBC
Wykorzystywane do tworzenia otworów na ramie, dzięki czemu cała ramka może być zamocowana na ramie bazowej.
Wydajność i jakość wykonywania otworów
- Głowice tłoczące z formy tłoczącej
- Stacja hydrauliczna
- Panel lokalizacyjny głowicy przebicia
- Panel regulowany z lewej na prawą stronę, z przodu na tył dla szerszego zakresu pozycjonowania
Maszyna do spawania ramy podstawy klatki IBC
Projekt przyjmuje poziomą strukturę i 7 głowic spawalniczych do zakończenia spawania ramy bazowej.Operator musi tylko ładować i rozładowywać produkt podczas automatycznego spawania maszyny.
Cechy produktu
- Pozostałe urządzenia do spawania
- Automatyczne rozładunek spawanych palet
- 3 zestawy mocy MF DC 250KVA dla zwiększonej jakości i szybkości produkcji
- Rozwiązuje problem niestabilnej jakości spawania spowodowanego pracą ręczną
- Wyższy poziom produkcji i automatyzacja
Specyfikacje techniczne
| Nazwa produktu |
Linia produkcyjna ram IBC |
Styl |
pojedynczy wiersz/dwukrotny wiersz |
| Maksymalna szerokość spawania |
1200 mm |
Maksymalna długość spawania |
4250 mm |
| Marka |
Hwashi |
Kolor |
niebieski/żółty/zaopatrzony |
| Wyposażona moc |
350 kVA/400 kVA |
Miejsce produkcji |
Prowincja Zhejiang, Chiny |
| napięcie |
3p 380V |
Materiał |
Rury galwanizowane |
| Gęstość rury |
1-2 mm |
Zasiłek służbowy |
20% |
| Średnica rury |
14-20 mm |
Częstotliwość |
50 Hz/60 Hz |
| metoda załadunku rur |
Praca ręczna/2 |
Rozmiar kabla |
≥ 70 mm3 |
| zdolność do pracy |
350-450 ((480-550) sztuk/8 godzin |
rozmiar rury powietrznej |
G1 |
| zapotrzebowanie na pracę |
2-3 prace |
Rozmiar rury wodnej |
G1 1/4 |
Charakterystyka produktu - System wysyłki zbiorników
- Przystosowane do fabryk oddzielających warsztat maszyn dmuchawych od warsztatu klatkowego
- Zbiorniki testowe są transportowane na przenośniku do warsztatu klatki bez konieczności interwencji człowieka
- Zawiera obszar umieszczenia klatki IBC zgiętej, przyciskowej i przebionej
- Obszar magazynowania spawanych palet
- Automatyczna ścieżka montażu palety
- Spawanie palet
- Bezpieczne przejście przez klatkę obrotową i obszar montażu palet
- Powierzchnia magazynowania płyt palet / automatyczne podawanie
Dlaczego wybrać Hwashi?
- 20+ lat doświadczenia w technologii spawania i automatyki
- Certyfikat ISO 9001 i CE zatwierdzony zgodnie z międzynarodowymi normami jakości
- 24/7 wsparcie techniczne i kompleksowa obsługa posprzedażna
- Dostosowalne rozwiązania dostosowane do konkretnych potrzeb produkcyjnych
- Przemysł 4.0 gotowy z możliwościami integracji IoT
