Name: Całkowicie automatyczna linia produkcyjna ramy klatkowej IBC z próbą wycieku i wydajnością spawania 50sec/pc
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: .WL-SQMF.160K
Price: 375,005.00 USD
Availability: InStock

Dom > Produkty > Spawarka IBC >

Całkowicie automatyczna linia produkcyjna ramy klatkowej IBC z próbą wycieku i wydajnością spawania 50sec/pc

W pełni automatyczna linia produkcyjna ramy klatki IBC

Linia do testowania szczelności ramy klatki IBC

Linia produkcyjna ramy klatki IBC z wydajnością spawania 50 sekund/szt.

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

HWASHI

Orzecznictwo:

CE/CCC/ISO

Numer modelu:

.WL-SQMF.160K

Skontaktuj się z nami

Poprosić o wycenę

Szczegóły Produktu

Orzecznictwo:

ISO9001

Waga:

2000 kg

Gwarancja:

12 miesięcy

Specyfikacja:

CE/CCC

Kod HS:

Standardowe opakowanie eksportowe

Warunki płatności i wysyłki

Minimalne zamówienie

1 zestaw

Cena

negocjowalne

Szczegóły pakowania

Godne morze opakowanie drewniane

Czas dostawy

60 dni roboczych po otrzymaniu płatności

Zasady płatności

L/C, T/T

Możliwość Supply

50 zestawów miesięcznie

Produkty powiązane

wideo

W pełni automatyczna maszyna do tłoczenia i formowania rur IBC Hwahsi z hydraulicznym tłoczeniem i kurczeniem końca rur dla ramy ze stali nierdzewnej

Uzyskaj najlepszą cenę

wideo

Automatyczna maszyna do formowania rur IBC z sterowaniem PLC i tłoczeniem hydraulicznym dla pełnej automatyzacji

Uzyskaj najlepszą cenę

wideo

Całkowicie automatyczna linia produkcyjna ramy klatkowej IBC z próbą wycieku i wydajnością spawania 50sec/pc

Uzyskaj najlepszą cenę

wideo

Automatyczna maszyna do produkcji klatek IBC z czasem cyklu 60 sekund na klatkę certyfikowana ISO9001 i masą 2000 kg

Uzyskaj najlepszą cenę

Skontaktuj się z nami

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Skontaktuj się teraz

Opis produktu

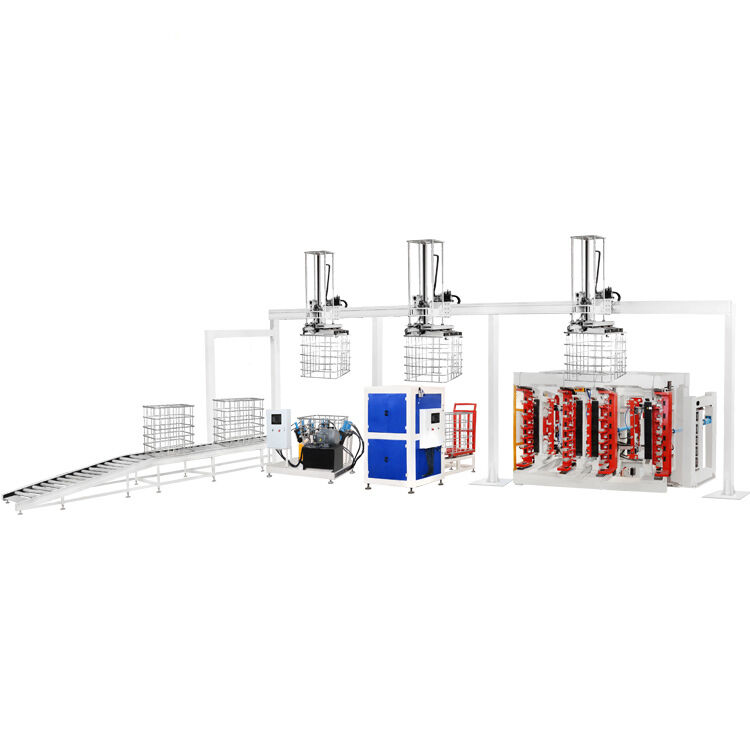

Automatyczna linia produkcyjna IBC Grid Cage Frame

Całkowicie automatyczna linia do testowania wycieków z zbiornika IBC

Przegląd systemu

Ta kompleksowa, zautomatyzowana linia produkcyjna integruje wiele specjalistycznych maszyn w celu stworzenia kompletnego rozwiązania do produkcji zbiorników IBC.dokładne badanie wycieków, oraz możliwości automatycznego układania.

Kluczowe elementy systemu

Maszyna do spawania zaworów automatycznej z instalacją do topienia na gorąco
Dwuetapowe badania wycieku z identyfikacją wizualną i wykrywaniem różnicy ciśnienia
Robotyzowane rękawiczki do umieszczania wewnątrz zbiornika
Stacja montażowa stołu obrotowego z ręcznym prętem ciągnącym i zestawem osłony
Automatyczna stacja składowania produktów gotowych

Automatyczna maszyna do spawania ramy klatki IBC

Specjalistyczna linia produkcyjna Hwashi dla ram klatek IBC zawiera pełną automatyzację od spawania do końcowego montażu.

Specyfikacje systemu spawania

Wydajność spawania: 50 sekund na kawałek
Źródło spawania: 4 zestawy Źródło zasilania MF DC
Opcje platformy podajnikowej: jednowarstwowa lub podwójna warstwa
Opcje systemu rozładunku: ręczne lub automatyczne ramię mechaniczne

Pojemność produkcyjna

50 sekund na kawałek

Technologia spawania ramy głównej

Cztery transformatory MF precyzyjnie regulują sześć zestawów elektrod spawalniczych, zapewniając optymalną jakość w każdym punkcie spawania.wypełnianie każdej siatki metalowej w ciągu jednej minuty.

Sześciogłowa maszyna do automatycznego spawania IBC

Zaawansowany system zasilania spawania z czterema źródłami mocy MF DC umożliwia jednoczesne spawanie w sześciu różnych miejscach.Dwuwarstwowy podnośnik do urządzeń umożliwia ciągłą pracę przy obciążeniu materiału podczas aktywnych cykli spawania.

Jakość spawania płaskiej siatki rurowej

Aparacja spawalnicza przekształca rury w konfiguracje płaskich siatek o wyjątkowej wytrzymałości i solidnej jakości.

Pionowa dwustronna maszyna do gięcia ramy IBC

Kompleksowe przetwarzanie zapewnia wysoką precyzję gięcia przy stabilnej pracy i niezwykłej wydajności.

Proces gięcia

Maszyna gięcia przekształca płaską siatkę w precyzyjnie kwadratowe ramy (1200±5 mm * 1000±5 mm) w ciągu 20-25 sekund.

Charakterystyka wiązki giętej

Przetworzona przez CNC wiązka gięcia zapewnia precyzyjne kąty gięcia
Stosowalne formy o pionowym zakresie 3 mm zwiększają elastyczność gięcia
120-stopniowy kształt tworzy gładkie kąty gięcia

Konstrukcja ramki maszynowej

Wytrzymała konstrukcja prostokąta z grubszymi stalowymi kolumnami i okładką w kształcie drzwi zapewnia wyjątkową wytrzymałość i stabilność.

Stacja ciśnienia hydraulicznego

Specjalnie zaprojektowana dla oczek z paletami, ta hydrauliczna stacja gwarantuje optymalną wydajność gięcia.

Maszyna do zamykania ramy klatki IBC

Konstrukcja spójnej jednostki zapewnia wyjątkową precyzję wstawiania, solidną siłę blokowania i bezproblemową stabilność operacyjną.

Skuteczność i jakość zamków

Regulowalne ramię zaciskające może pomieścić różne metalowe klatki IBC
Projekt hydraulicznego i pneumatycznego ramienia do zaciskania zwiększa wydajność maszyny
Możliwość automatycznego łączenia stron rur
Hydrauliczne kształt przycisku tworzy ciasne punkty przycisku, aby zapobiec pęknięciu
Automatyczna stacja ciśnienia hydraulicznego zapewnia płynny przepływ produkcji

Maszyna do wykonywania otworów w ramce klatki IBC

Maszyna napędzana napędem hydraulicznym tworzy precyzyjne otwory w ramkach do bezpiecznego mocowania ramki bazowej.

Wydajność i jakość wykonywania otworów

Cały proces wykonywania otworów i przebijania zajmuje 25-30 sekund na ramę.

Głowice tłoczące z formami precyzyjnymi
Dedykowana stacja hydrauliczna
Panel lokalizacyjny głowicy przebicia regulowany z pozycjonowaniem lewo-prawo i do przodu-z tyłu

Maszyna do spawania ramy podstawy klatki IBC

Projekcja poziomej konstrukcji z 7 głowicami spawalniczymi automatycznie kończy spawanie ramy bazowej.

Cechy produktu

Pozostałe elementy, z wyłączeniem elementów, które nie są objęte kontrolą techniczną
Automatyczny system rozładunku palet
3 zestawy źródeł mocy MF DC 250KVA
Poprawa jakości produktów i tempo produkcji przy obniżonych kosztach
Wyeliminuje niestabilną jakość spawania z manualnych operacji

Specyfikacje techniczne

Parametry	Specyfikacja
Nazwa produktu	Linia produkcyjna ram IBC
Styl	pojedynczy rząd / podwójny rząd
Maksymalna szerokość spawania	1200 mm
Maksymalna długość spawania	4250 mm
Marka	Hwashi
Wyposażona moc	350 kVA/400 kVA
napięcie	3p 380V
Materiał	Rury galwanizowane
Gęstość rury	1-2 mm
Średnica rury	14-20 mm
Metoda ładowania rur	Praca ręczna/2
Zdolność do pracy	350-450 ((480-550) sztuk/8 godzin
Zapotrzebowanie na pracę	2-3 prace

Dodatkowe funkcje systemu

System wysyłania zbiorników do operacji w oddzielnych warsztatach
Transport przenośnikiem eliminuje interwencję człowieka
IBC Obszar umieszczenia klatki zgiętej, zaciszonej i przebitej
Obszar magazynowania spawanych palet
Automatyczna ścieżka montażu palety
Stacja spawania palet
Obszar montażu klatki obrotowej i palety
Powierzchnia magazynowania płyt palet z automatycznym podawaniem
