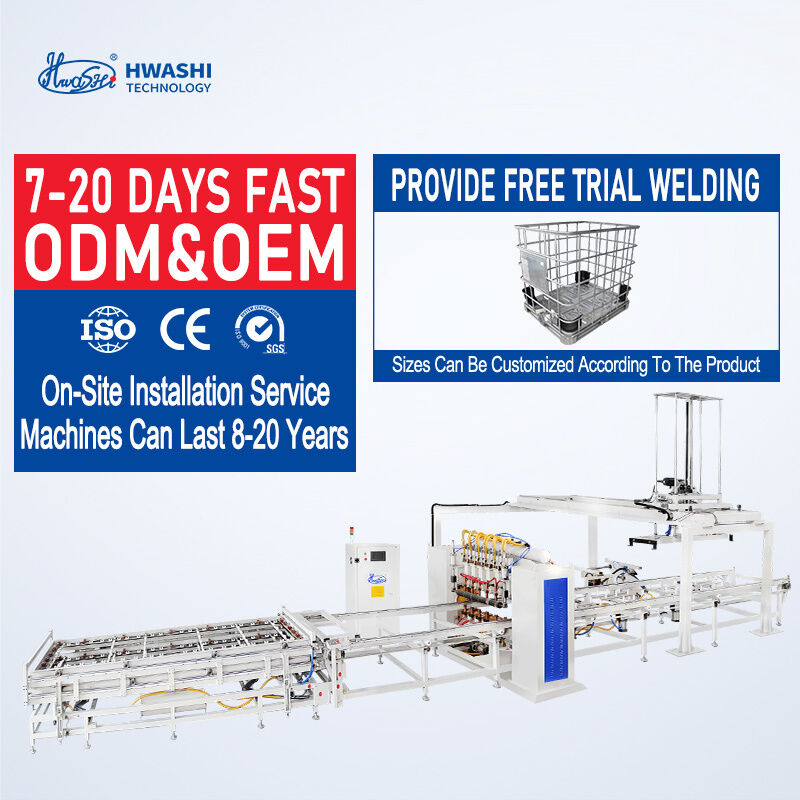

Automatyczna spawarka Hwashi do zbiornika wodnego IBC 1000L Rurowy ramy klatki ze stali nierdzewnej
Hwashi Manufacturing IBC 1000L Wodny Zbiornik Rurowaty Stalowy Rurowiec Klatki Automatyczna Maszyna Spawacz z Chin dostarcza precyzyjne rozwiązania spawania do produkcji kontenerów przemysłowych.
Główne zalety
- Inteligentny system sterowania:Automatycznie dostosowuje parametry spawania do spójnych, niezawodnych punktów spawania
- Projekt modułowy:Łatwe utrzymanie, modernizacje i zwiększona elastyczność linii produkcyjnej
- Wyroby o masie nieprzekraczającej 1 mmWyposażone w różnych rozmiarach i kształtach klatki z rur żelaznych
- Wydajne zużycie energii:Zaawansowana technologia spawania zapewnia wysoką wydajność i świadomość ochrony środowiska
- Interfejs przyjazny dla użytkownika:Intuicyjna obsługa obniża koszty szkolenia i zwiększa wydajność
Specyfikacje techniczne
- Wydajność spawania: 50 sekund na kawałek
- Źródło spawania: 4 zestawy Źródło zasilania MF DC
- Opcja platformy podajnika: jednowarstwowa lub podwójna warstwa
- Opcja systemu rozładunku: rozładunek ręczny lub automatyczny rozładunek ramienia mechanicznego
- Pojemność produkcji: 50 sekund na sztukę
Główny układ ramki spawania
Cztery zestawy transformatorów MF regulują sześć zestawów elektrod spawalniczych, zapewniając optymalną jakość spawania dla każdego punktu.Dwustronna technika spawania w stylu fortepianu znacznie przyspiesza proces spawania, wypełniając każdą siatkę metalową w ciągu jednej minuty.
Projekt zawiera górne i dolne cylindry powietrzne, aby zagwarantować płaskie pozycje spawania.

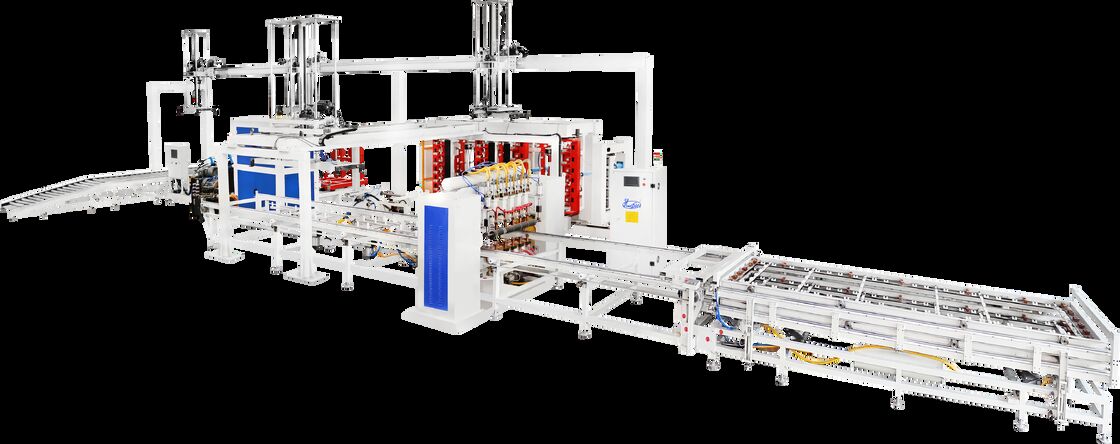

Sześciogłowa maszyna do automatycznego spawania IBC
System zasilania spawania wyposażony jest w cztery zestawy zaawansowanych źródeł zasilania MF DC, umożliwiające jednoczesne spawanie w sześciu różnych miejscach.Dwuwarstwowe podkładanie urządzeń do podkładania zwiększa wydajność pracy - podczas gdy jedno urządzenie jest aktywnie spawane, drugi bezproblemowo ładuje materiały dla ciągłego przepływu pracy.
Płaska sieć rurkowa i trwała jakość spawania
Aparacja spawalnicza przekształca rury w charakterystyczną konfigurację płaskiej siatki, zapewniając spawania o niezrównanej wytrzymałości i solidnej jakości.Proces spawania jest skutecznie zakończony w około 60 sekund na płaską siatkę.
Pionowa dwustronna maszyna do gięcia ramy IBC
Kompleksowe przetwarzanie gwarantuje wysoką precyzję gięcia, stabilną pracę i niezwykłą wydajność w produkcji ramek klatek IBC.
Zgięć płaską siatkę do kształtu kwadratowego
Maszyna do gięcia umiejętnie przekształca płaską siatkę w precyzyjnie kwadratowe ramy.podkreślanie wydajności maszyny i szybkiej zdolności produkcji.
Charakterystyka wiązki giętej
- Przetworzona przez CNC wiązka gięcia zapewnia precyzyjne kąty gięcia
- Każda forma na wiązki gięcia dostosowuje się w górę i w dół o około 3 mm, aby zwiększyć zakres gięcia
- 120-stopniowy kształt tworzy gładsze kąty gięcia
Konstrukcja ramki giętej
Ramka maszyny posiada solidny prostokąt z grubszymi stalowymi kolumnami i drzwiowym panelem pokrywającym, zapewniającym wyjątkową wytrzymałość i stabilność.
Stacja ciśnienia hydraulicznego
Specjalnie zaprojektowana do gięcia oczek z palety, maszyna gięcia IBC kształtuje je w prostokątne ramy o dokładnych wymiarach (1200±5mm) *(1000±5mm).Stacja napędzana napędem hydraulicznym gwarantuje optymalne osiągi gięcia.
Maszyna do zamykania ramy klatki IBC
Dzięki starannemu wytworzeniu tej maszyny, która jest spójna, zapewnia ona wyjątkową precyzję wstawiania, solidną siłę zamykania i bezproblemową stabilność podczas pracy.
Skuteczność i jakość zamków
Zmienna ręka z zaciskiem
- Dostosowane do różnych konstrukcji metalowych klatek IBC dla szerszego zakresu pracy
- Projekt hydrauliczny i pneumatyczny zwiększa wydajność maszyny
- Wyroby do automatycznego łączenia boków rur
Odmiana:
Wykorzystując system hydrauliczny, kształt tworzy szczelne punkty zapięcia dla rur, zapobiegając pękaniu metalowej klatki.
Stacja ciśnienia hydraulicznego
Wyposażone w urządzenie automatycznego wysyłania, które zapewnia płynny i wydajny proces produkcji metalowych klatek.
Maszyna do wykonywania otworów w ramce klatki IBC
Maszyna ta tworzy otwory na ramie, umożliwiając precyzyjne przymocowanie kompletnych ramek do podstaw.
Wydajność i jakość wykonywania otworów
Wykorzystując siłę hydrauliczną, cały proces wykonywania otworów i przebijania zajmuje około 25-30 sekund.
- Głowice tłoczące z formy tłoczącej
- Stacja hydrauliczna
- Panel lokalizacyjny głowicy przebicia
Panel lokalizacyjny ustawialny od lewej do prawej, od przodu do tyłu zapewnia szerszy zakres użytkowania dla pozycji uderzeniowych.
Maszyna do spawania ramy podstawy klatki IBC
Przyjmowanie poziomej struktury z 7 głowicami spawalniczymi do całkowitego spawania ramy bazowej.
Cechy produktu
- Pozostałe elementy, z wyłączeniem elementów, które nie są objęte kontrolą techniczną
- Automatyczne rozładunek spawanych palet
- 3 zestawy mocy MF DC 250KVA dla zwiększonej jakości produktu i szybkości produkcji
- Wyeliminuje niestabilną jakość spawania z pracy ręcznej
- Wyższy poziom produkcji i automatyzacja
| Nazwa produktu | Linia produkcyjna ram IBC | Styl | pojedynczy rząd / podwójny rząd |
|---|
| Maksymalna szerokość spawania | 1200 mm | Maksymalna długość spawania | 4250 mm |
|---|
| Marka | Hwashi | Kolor | niebieski/żółty/na zamówienie |
|---|
| Wyposażona moc | 350 kVA/400 kVA | Miejsce produkcji | Prowincja Zhejiang, Chiny |
|---|
| napięcie | 3p 380V | Materiał | Rury galwanizowane |
|---|
| Grubość rury | 1-2 mm | Cykl pracy | 20% |
|---|
| Średnica rury | 14-20 mm | Częstotliwość | 50 Hz/60 Hz |
|---|
| Metoda załadunku rury | Praca ręczna/2 | Rozmiar kabla | ≥ 70 mm3 |
|---|
| Zdolność robocza | 350-450 ((480-550) sztuk/8 godzin | Rozmiar rur powietrznych | G1 |
|---|
| Popyt na pracę | 2-3 prace | Rozmiar rury wodnej | G1 1/4 |
|---|
