Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HWASHI
Orzecznictwo:
CE
Numer modelu:
WL-SQ-MF160Kx2
Skontaktuj się z nami
wideo

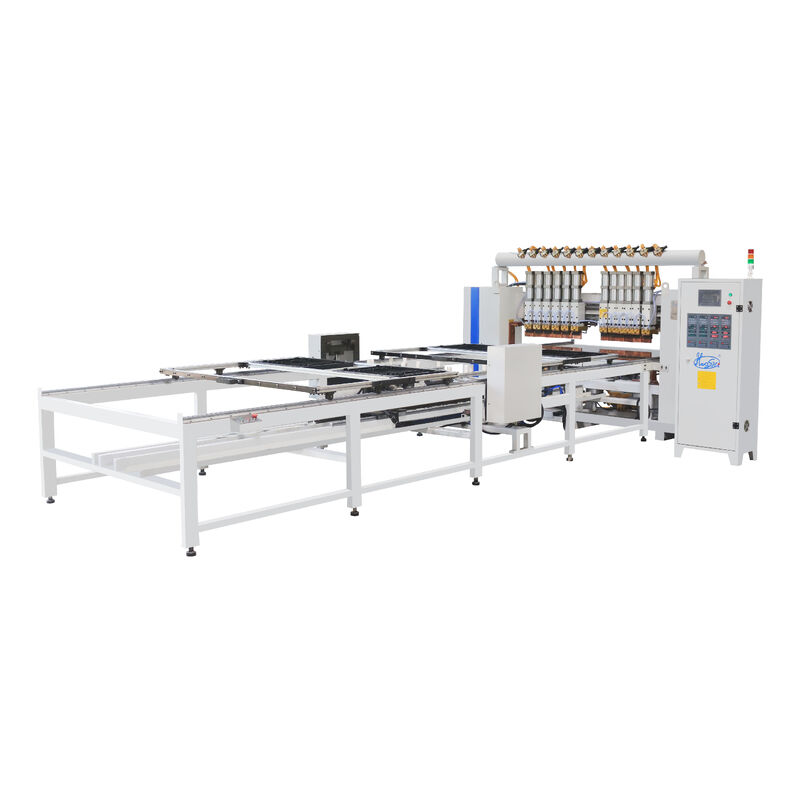

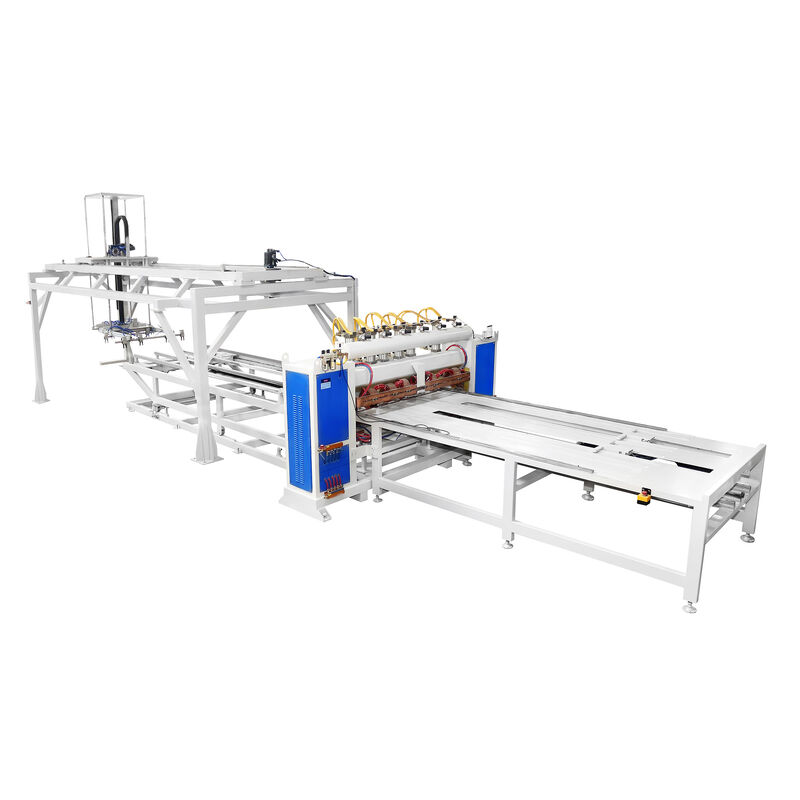

Zautomatyzowana maszyna do zgrzewania skraplającego o dużej prędkości to wielogłowicowy system zgrzewania punktowego typu bramowego, zaprojektowany do produkcji skraplaczy metodą drut na rurze (WOT) na dużą skalę. Zaprojektowana specjalnie dla linii produkcyjnych lodówek, zamrażarek i komercyjnych urządzeń chłodniczych, maszyna zapewnia precyzyjne, spójne spoiny drut-rura na skalę przemysłową.
Wyposażona w wiele zsynchronizowanych głowic spawalniczych oraz system podawania dwuwarstwowego napędzany serwomechanizmem, maszyna wykonuje cały cykl spawania automatycznie po załadowaniu materiału – od pozycjonowania drutu po wielopunktowe jednoczesne spawanie i wymianę osprzętu. Regulowana efektywna szerokość spawania pozwala na dostosowanie się do szerokiego zakresu rozmiarów paneli skraplacza, eliminując potrzebę zmiany specjalistycznych narzędzi w zależności od specyfikacji produktu.
Gdy operator załaduje rurę serpentynową i druty stalowe na podajnik dwuwarstwowy i naciśnie przycisk start, maszyna samodzielnie wykonuje całą sekwencję spawania, obejmującą przestawianie uchwytów, jednoczesne spawanie wieloma głowicami i automatyczną wymianę uchwytów. Dwuwarstwowy system podawania umożliwia ładowanie jednego uchwytu podczas spawania drugiego, umożliwiając nieprzerwaną produkcję seryjną i maksymalizując wydajność.
Efektywną szerokość spawania można dowolnie regulować, aby dostosować się do różnych specyfikacji skraplacza bez modyfikacji mechanicznych. Niezależnie od tego, czy produkuje się wąskie skraplacze do lodówek kompaktowych, czy szerokie panele do komercyjnych lodówek wystawowych, jedna maszyna obsługuje cały asortyment produktów, redukując inwestycje kapitałowe i wymagania dotyczące powierzchni.
Wiele głowic spawalniczych działa jednocześnie, co radykalnie skraca czas cyklu w porównaniu z alternatywami z jedną głowicą. Każda głowica jest uruchamiana pneumatycznie z indywidualnie sterowanymi parametrami spawania (prąd, czas, ciśnienie), co zapewnia jednolitą jakość spoin w całym panelu skraplacza.
Zasilacz prądu stałego z falownikiem średniej częstotliwości (MFDC) zapewnia precyzyjną, szybką regulację prądu przy minimalnym wpływie termicznym na otaczający materiał. Funkcje obejmują wyższy współczynnik mocy (0,85-0,90) w porównaniu do konwencjonalnych systemów prądu przemiennego, trójfazowe zrównoważone obciążenie przy minimalnych zakłóceniach sieci i maksymalny wtórny prąd zwarciowy do 40 KA dla niezawodnego zespolenia przewodu z rurką.
Wbudowana kompensacja napięcia sieciowego gwarantuje, że gdy moc wejściowa waha się w granicach ±10%, wtórne napięcie wyjściowe pozostanie w granicach ±3% ustawionej wartości – co ma kluczowe znaczenie dla utrzymania stałej jakości spoin w obiektach o niestabilnym zasilaniu.
| Parametr | Specyfikacja |
|---|---|
| Model | WL-SQ-150K×2 (konfigurowalny) |
| Moc wejściowa | Trójfazowe 380 V ± 10% 50/60 Hz |
| Pojemność znamionowa | 150 KVA × 2 (konfigurowalny: 100 KVA, 160 KVA) |
| Znamionowy cykl pracy | 50% |
| Regulacja napięcia wtórnego | 2 kroki |
| Maksymalny wtórny prąd zwarciowy | 40KA |
| Stopień izolacji transformatora | klasa F |
| Kompensacja napięcia sieciowego | Wejście ±10% → Wyjście ≤±3% |
| Krzywe pod ciśnieniem spawacza | 3 typy |
| Przechowywanie modeli spawalniczych | 101 typów |
| Efektywna długość spawania | 1500 mm (możliwość dostosowania do 2000 mm) |
| Efektywna szerokość spawania | 600 mm (konfigurowalny: 600-1200 mm, dostępna wersja dwustrefowa) |
| Skok górnej elektrody | 80 mm |
| Regulowany skok dolnej elektrody | 30 mm |
| Automatyczna prędkość ruchu | 200-500 mm/s (regulowane) |
| Tryb sterowania | PLC + ekran dotykowy HMI |
| Układ chłodzenia | Chłodzony wodą (transformator, tyrystor, elektrody) |
| Wymiary maszyny | ~6500 × 2500 mm (w zależności od konfiguracji) |
| Masa maszyny | ~1500 kg |
| Przemysł | Typowe produkty |
|---|---|
| Lodówki do użytku domowego | Skraplacze typu drut na rurze, skraplacze skórne |
| Chłodnictwo komercyjne | Wyświetlaj chłodnice skraplacze, chłodnice do butelek |
| Zamrażarki | Skraplacze z zamrażarką skrzyniową, skraplacze z zamrażarką pionową |
| Klimatyzacja | Panele skraplacza, wężownice parownika |
| Wymienniki ciepła | Wymienniki ciepła typu drut na rurze do różnych zastosowań HVAC |
| Produkcja sprzętu OEM | Spawanie wsadowe drutu do rury Bundy'ego/rury miedzianej |
Projektujemy kompletne linie produkcyjne w oparciu o rysunki produktu i wymagania wydajnościowe. Wystarczy podać swoje specyfikacje, a nasi inżynierowie opracują optymalne rozwiązanie dla Twoich potrzeb.
System podwójnego mocowania umożliwia jednoczesne spawanie i ładowanie. Podczas gdy jedno urządzenie jest spawane, operatorzy ładują materiały na drugie urządzenie, co zapewnia automatyczną wymianę osprzętu w celu maksymalizacji wydajności.
Projektujemy w pełni automatyczne lub półautomatyczne systemy linii produkcyjnych skraplaczy chłodniczych dostosowane do Twoich specyficznych wymagań produkcyjnych.
