Name: Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną i zasilaczem MFDC do produkcji skraplaczy z rurką drucianą
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Dom > Produkty > spawarka kondensacyjna >

Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną i zasilaczem MFDC do produkcji skraplaczy z rurką drucianą

automatyczna spawarka kondensatora z napędem MFDC

szybki spawar kondensatora rur drutu

sposób ustawiania szerokości spawarki kondensatora

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

HWASHI

Orzecznictwo:

Numer modelu:

WL-SQ-MF160Kx2

Skontaktuj się z nami

Poprosić o wycenę

Szczegóły Produktu

Nazwa produktu:

Linia produkcyjna kondensatorów rury drutu chłodniczego Maszyna spawania Maszyna gięcia Metalowe prz

Wymiar (l*w*h):

5000x2400x2200mm

Waga:

2500 kg

Skuteczna szerokość spawania:

600-1000 mm (dostosowane)

Gwarancja:

1 rok

Transformator:

Transformator prądu stałego MF

Warunki płatności i wysyłki

Minimalne zamówienie

1 zestaw

Cena

negocjowalne

Szczegóły pakowania

Godny morza drewniany pakiet folii PVC dla FCL

Czas dostawy

30 - 60 dni roboczych po otrzymaniu płatności

Zasady płatności

L/C, T/T

Możliwość Supply

50 zestawów miesięcznie

Produkty powiązane

wideo

Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną i zasilaczem MFDC do produkcji skraplaczy z rurką drucianą

Uzyskaj najlepszą cenę

wideo

Całkowicie automatyczna linia produkcyjna desek do prasowania

Uzyskaj najlepszą cenę

wideo

Automatyczna linia produkcyjna stojaków do żeliwki z całkowicie bezzałogową obsługą, opatentowanym systemem zaciskania i wielopunktowym spawaniem

Uzyskaj najlepszą cenę

wideo

Kompaktna maszyna spawalniająca kondensatorem zaprojektowana do łatwej integracji z linią montażową chłodzenia i klimatyzacji

Uzyskaj najlepszą cenę

Skontaktuj się z nami

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Skontaktuj się teraz

Opis produktu

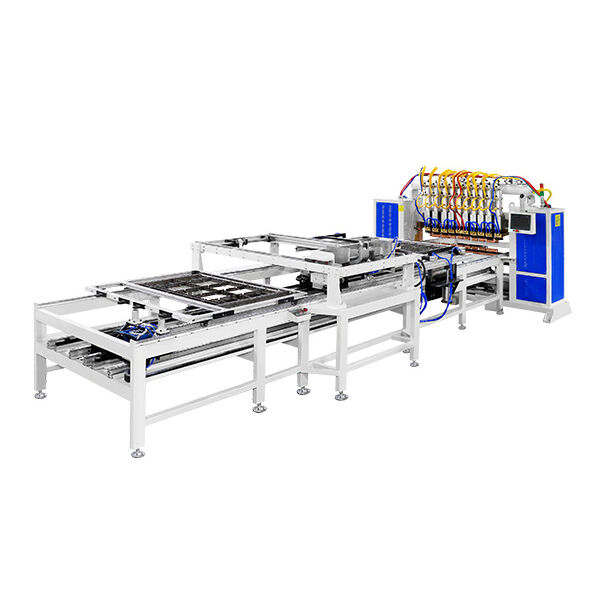

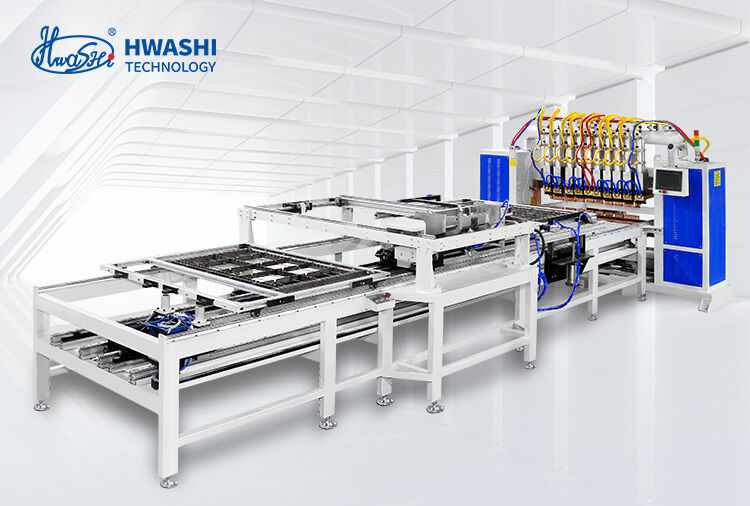

Automatyczna maszyna do spawania kondensatorem o dużej prędkości

Automatyczna maszyna do spawania kondensatorem o dużej prędkości z regulowaną szerokością efektywną dla linii produkcyjnej kondensatorów rur drutowych

Przegląd produktu

Automatyczna maszyna do spawania kondensatorem o dużej prędkości to wielogłowy system spawania miejscowego typu bramkowy zaprojektowany do produkcji kondensatorów drutu na rurce (WOT) o dużej objętości.Specjalnie zaprojektowane do lodówekW przypadku linii produkcyjnych chłodniczych i zamrażarek, maszyna dostarcza precyzyjne, spójne spawania z drutu do rurki w skali przemysłowej.

wyposażony w wiele zsynchronizowanych głowic spawalniczych i serwo napędzany system podwójnego nakładania warstwy,maszyna wykonuje cały cykl spawania automatycznie po załadunku materiału od pozycjonowania drutu po jednoczesne wielopunktowe spawanie i wymianę urządzeńZmienna skuteczna szerokość spawania umożliwia dostosowanie do szerokiego zakresu rozmiarów paneli kondensatora, eliminując konieczność specjalnych zmian narzędzi między specyfikacjami produktu.

Główne zalety

Całkowicie zautomatyzowany cykl spawania

Gdy operator załaduje rurę i stalowe przewody na podwójną warstwę i naciska przycisk startowy,maszyna wykonuje całkowitą sekwencję spawania samodzielnie, łącznie ze stopniowaniem urządzenia, wielokrotne jednoczesne spawanie i automatyczna wymiana zestawów.umożliwiające nieprzerwaną produkcję serii i maksymalizację przepustowości.

Zmienna skuteczna szerokość spawania

Efektywna szerokość spawania jest swobodnie regulowana w celu dostosowania się do różnych specyfikacji kondensatora bez modyfikacji mechanicznej.Czy produkuje się wąskie kondensatory do kompaktowych lodówek lub szerokie panele do komercyjnych chłodziarek wyświetleniowych, jedna maszyna obsługuje całą gamę produktów, zmniejszając inwestycje kapitałowe i wymagania dotyczące powierzchni.

System spawania wielogłowego

Wielokrotne głowice spawalnicze działają jednocześnie, znacznie skracając czas cyklu w porównaniu z alternatywami z jedną głowicą.Każda głowica jest napędzana pneumatycznie z indywidualnie sterowanymi parametrami spawania (prąd, czas, ciśnienie), zapewniając jednolitą jakość spawania w całej płycie kondensatora.

Inteligentne zarządzanie parametrami spawania

101 przechowywane modele spawania z możliwością szybkiej zmiany w celu szybkiej zmiany produktu
3 wybieralne krzywe ciśnieniowe dla różnych kombinacji materiałów
PLC sterowane z kolorowym ekranem dotykowym HMI dla intuicyjnego działania
Przechowywanie parametrów chronionych hasłem zapobiega nieautoryzowanym zmianom

Wyższa jakość spawania z mocą MFDC

Średnio częstotliwości Inwerter DC (MFDC) zasilacz zapewnia precyzyjną, szybką regulację prądu z minimalnym wpływem cieplnym na otaczający materiał.90) w porównaniu z konwencjonalnymi systemami AC, trójfazowe zbilansowane obciążenie przy minimalnych zakłóceniach sieci i maksymalny wtórny prąd zwarcia do 40 KA dla niezawodnej fuzji drutu do rurki.

Stabilność napięcia w warunkach fabrycznych

Wbudowana kompensacja pływająca napięcia sieciowego zapewnia, że gdy moc wejściowa waha się w zakresie ±10%,wtórne napięcie wyjściowe utrzymuje się w zakresie ± 3% wartości ustawionej, które jest niezbędne do utrzymania stałej jakości spawania w instalacjach o niestabilnym zasilaniu.

Specyfikacje techniczne

Parametry	Specyfikacja
Model	WL-SQ-150K*2 (wykonalne)
Moc wejściowa	Trójfazowe 380V±10% 50/60Hz
Pojemność nominalna	150 KVA * 2 (wykonalne: 100 KVA, 160 KVA)
Nominalny cykl pracy	50%
Podstawowa regulacja napięcia	2 Kroki
Maksymalny wtórny prąd zwarcia	40 KA
Poziom izolacji transformatora	Klasa F
Kompensacja napięcia sieciowego	Wpływ ±10% → Wyjście ≤±3%
Wyroby pod ciśnieniem	3 rodzaje
Przechowywanie modeli spawania	101 rodzajów
Efektywna długość spawania	1500 mm (wykonalne do 2000 mm)
Skuteczna szerokość spawania	600 mm (dostosowalne: 600-1200 mm, dostępne w dwóch strefach)
Wykonanie pociągu elektrody górnej	80 mm
Podstawowy układ elektrodowy regulowany	30 mm
Automatyczna prędkość ruchu	200-500 mm/s (regulowane)
Tryb sterowania	PLC + HMI ekranu dotykowego
System chłodzenia	Wodochłodzone (transformator, tiristor, elektrody)
Wymiar maszyny	~6500 * 2500 mm (zależy od konfiguracji)
Maszyna	~ 1500 kg

Wnioski

Przemysł	Typowe produkty
Chłodnicy domowe	Wyroby i akcesoria do urządzeń elektrycznych
Chłodnictwo komercyjne	Kondensatory chłodnicy wyświetlacza, kondensatory chłodnicy butelki
Zamrażarki	Pozostałe maszyny i urządzenia do urządzeń elektrycznych, z wyłączeniem tych objętych pozycją 8471
Klimatyzacja	Płyty kondensatorów, cewki parownicze
Wymienniki ciepła	Wymienniki ciepła drutowo-rurowe do różnych zastosowań HVAC
Produkcja urządzeń OEM	Spawanie serii drutu do rury Bundy / rury miedzianej

Materiały spawalne

Drut stalowy do rury Bundy (邦迪管)
Drut stalowy do rur stalowych
Włókna miedziane do rur miedzianych
Drut aluminiowy do rurki aluminiowej (z odpowiednim wyborem elektrody)

Przepływ pracy produkcyjnej

Przewody obciążeniowena urządzenie z pierwszą warstwą poprzez urządzenie do napełniania drutem magnetycznym
Umieść rurkę wężowąna przewody
Przewody z górnej warstwy obciążeniaprzez rurę
Naciśnij uruchomienie√ maszyna wykonuje automatyczny cykl spawania:
- Przymocowanie schodów do pierwszej pozycji spawania
- Wielokrotne głowice spawalnicze działają jednocześnie
- Zapewnienie przejścia na następną pozycję
- Powtórzyć do momentu zakończenia wszystkich punktów spawania
Wymiana automatycznych oprawW trakcie spawania jednego zestawu, drugi jest ładowany.
Rozładowanie gotowego kondensatorai ponownego uruchomienia cyklu

Składniki linii produkcyjnej

Maszyny do wyprostowywania i cięcia drutu o dużej prędkości
Maszyny do wyprostowywania i cięcia rur
Maszyna do gięcia rur
Maszyna do spawania kondensatorem
Dodatkowe wyposażenie: maszyna rozszerzająca/zmniejszająca końcówki rur, maszyna składająca kondensator

Projektujemy kompletne linie produkcyjne w oparciu o Twoje rysunki produktów i wymagania dotyczące wydajności.

Proces produkcji kondensatora rur drutowych

System podwójnego ustawienia umożliwia jednoczesne spawanie i ładowanie.z automatyczną wymianą urządzeń do maksymalnej wydajności.

Kompletne rozwiązania linii produkcyjnych

Projektujemy automatyczne lub półautomatyczne systemy linii produkcyjnych do kondensatorów lodówek dostosowane do Państwa wymagań.
