Name: Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną 600-1000 mm i transformatorem prądu stałego MF do linii produkcyjnej skraplaczy z rurką drucianą
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Dom > Produkty > spawarka kondensacyjna >

Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną 600-1000 mm i transformatorem prądu stałego MF do linii produkcyjnej skraplaczy z rurką drucianą

Maszyna do spawania kondensatorem o dużej prędkości

słodarka kondensatorem o regulowanej szerokości

maszyna do spawania transformatorem MF DC

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

HWASHI

Orzecznictwo:

Numer modelu:

WL-SQ-MF160Kx2

Skontaktuj się z nami

Poprosić o wycenę

Szczegóły Produktu

Nazwa produktu:

Linia produkcyjna kondensatorów rury drutu chłodniczego Maszyna spawania Maszyna gięcia Metalowe prz

Wymiar (l*w*h):

5000x2400x2200mm

Waga:

2500 kg

Skuteczna szerokość spawania:

600-1000 mm (dostosowane)

Gwarancja:

1 rok

Transformator:

Transformator prądu stałego MF

Warunki płatności i wysyłki

Minimalne zamówienie

1 zestaw

Cena

negocjowalne

Szczegóły pakowania

Godny morza drewniany pakiet folii PVC dla FCL

Czas dostawy

30 - 60 dni roboczych po otrzymaniu płatności

Zasady płatności

L/C, T/T

Możliwość Supply

50 zestawów miesięcznie

Produkty powiązane

wideo

Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną 600-1000 mm i transformatorem prądu stałego MF do linii produkcyjnej skraplaczy z rurką drucianą

Uzyskaj najlepszą cenę

wideo

Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną 600-1000 mm i transformatorem prądu stałego MF do linii produkcyjnej skraplaczy z rurką drucianą

Uzyskaj najlepszą cenę

wideo

Zautomatyzowana, szybka spawarka kondensacyjna z regulowaną szerokością efektywną i zasilaczem MFDC do produkcji skraplaczy z rurką drucianą

Uzyskaj najlepszą cenę

wideo

Całkowicie automatyczna linia produkcyjna desek do prasowania

Uzyskaj najlepszą cenę

Skontaktuj się z nami

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Skontaktuj się teraz

Opis produktu

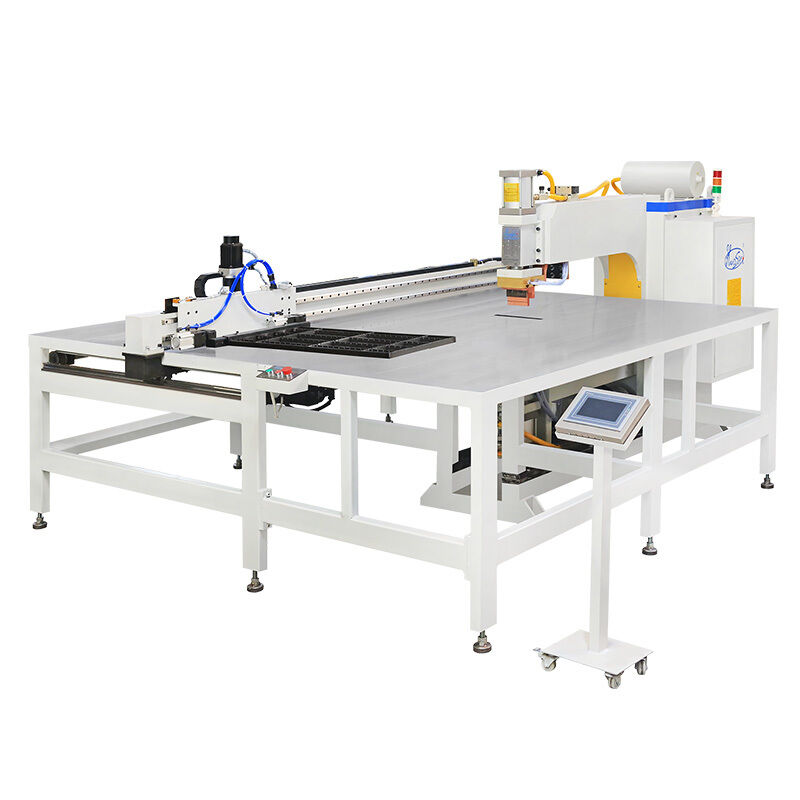

Zautomatyzowana spawarka kondensacyjna o dużej prędkości z regulowaną szerokością efektywną

Przegląd produktu

Zautomatyzowana maszyna do zgrzewania skraplającego o dużej prędkości to wielogłowicowy system zgrzewania punktowego typu bramowego, zaprojektowany do produkcji skraplaczy metodą drut na rurze (WOT) na dużą skalę. Zaprojektowana specjalnie dla linii produkcyjnych lodówek, zamrażarek i komercyjnych urządzeń chłodniczych, maszyna ta zapewnia precyzyjne, spójne spoiny drut-rura na skalę przemysłową.

Wyposażona w wiele zsynchronizowanych głowic spawalniczych oraz system podawania dwuwarstwowego napędzany serwomechanizmem, maszyna wykonuje cały cykl spawania automatycznie po załadowaniu materiału. Regulowana efektywna szerokość spawania pozwala na dostosowanie się do szerokiego zakresu rozmiarów paneli skraplacza, eliminując potrzebę zmiany specjalistycznych narzędzi w zależności od specyfikacji produktu.

Kluczowe zalety

W pełni zautomatyzowany cykl spawania
Gdy operator załaduje materiały i uruchomią się prasy, maszyna samodzielnie wykonuje całą sekwencję spawania. Dwuwarstwowy system podawania umożliwia jednoczesne operacje załadunku i spawania, co zapewnia nieprzerwaną produkcję seryjną.
Regulowana efektywna szerokość spawania
Dowolnie regulowana szerokość umożliwia dostosowanie do różnych specyfikacji skraplaczy bez modyfikacji mechanicznych, umożliwiając obsługę wąskich i szerokich paneli za pomocą jednej maszyny.

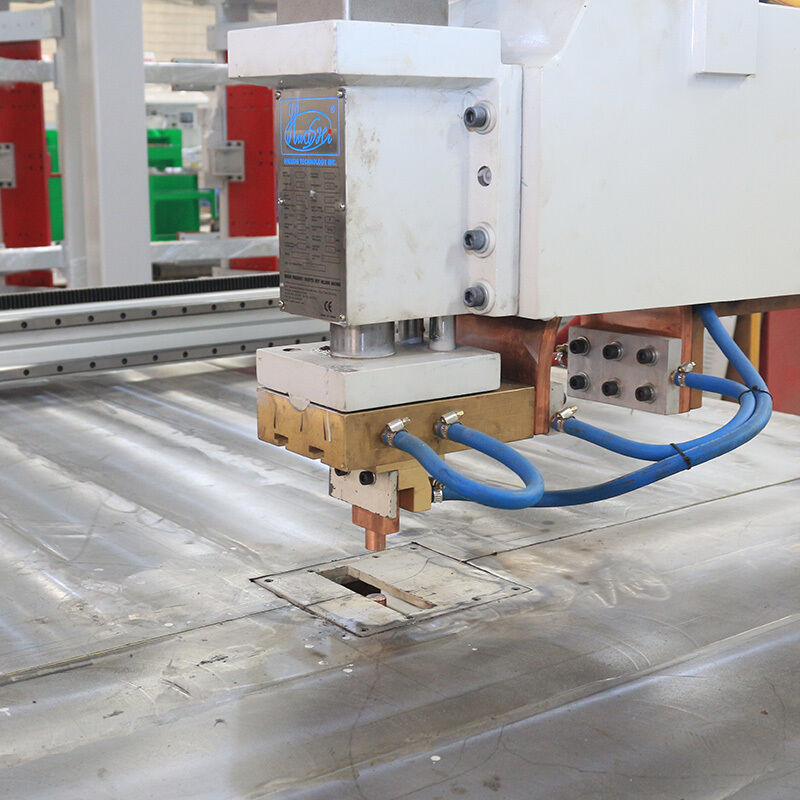

Wielogłowicowy system spawania bramowego
Wiele głowic spawalniczych działa jednocześnie, znacznie skracając czas cyklu w porównaniu do alternatywnych rozwiązań z pojedynczą głowicą i indywidualnie sterowanymi parametrami.
Inteligentne zarządzanie parametrami spawania
101 zapisanych modeli spawania z możliwością szybkiej zmiany, 3 wybieralne krzywe ciśnienia, sterowanie PLC za pomocą kolorowego ekranu dotykowego HMI i przechowywanie parametrów chronione hasłem.
Doskonała jakość spoin dzięki mocy MFDC
Zasilacz prądu stałego z falownikiem średniej częstotliwości zapewnia precyzyjną regulację prądu, wyższy współczynnik mocy (0,85-0,90), trójfazowe obciążenie zrównoważone i maksymalny prąd zwarcia wtórnego do 40 KA.
Stabilność napięcia w warunkach fabrycznych
Wbudowana kompensacja napięcia sieciowego zapewnia stałe napięcie wyjściowe (±3%) nawet przy wahaniach mocy wejściowej wynoszących ±10%.

Dane techniczne

Parametr	Specyfikacja
Model	WL-SQ-150K*2 (konfigurowalny)
Moc wejściowa	Trójfazowe 380 V ± 10% 50/60 Hz
Pojemność znamionowa	150 KVA * 2 (konfigurowalny: 100 KVA, 160 KVA)
Znamionowy cykl pracy	50%
Maksymalny wtórny prąd zwarciowy	40KA
Efektywna długość spawania	1500 mm (możliwość dostosowania do 2000 mm)
Efektywna szerokość spawania	600 mm (konfigurowalny: 600-1200 mm, dostępna wersja dwustrefowa)
Automatyczna prędkość ruchu	200-500 mm/s (regulowane)
Tryb sterowania	PLC + ekran dotykowy HMI
Układ chłodzenia	Chłodzony wodą (transformator, tyrystor, elektrody)

Aplikacje

Przemysł	Typowe produkty
Lodówki do użytku domowego	Skraplacze typu drut na rurze, skraplacze skórne
Chłodnictwo komercyjne	Wyświetlaj chłodnice skraplacze, chłodnice do butelek
Zamrażarki	Skraplacze z zamrażarką skrzyniową, skraplacze z zamrażarką pionową
Klimatyzacja	Panele skraplacza, wężownice parownika
Wymienniki ciepła	Wymienniki ciepła typu drut na rurze do różnych zastosowań HVAC
Produkcja sprzętu OEM	Spawanie wsadowe drutu do rury Bundy'ego/rury miedzianej

Materiały spawalne

Drut stalowy do rurki Bundy'ego (邦迪管)
Drut stalowy do rurki stalowej
Drut miedziany do rurki miedzianej
Drut aluminiowy do rurki aluminiowej (przy odpowiednim doborze elektrody)

Przepływ pracy w produkcji

Załaduj przewody na uchwyt pierwszej warstwy za pomocą magnetycznego urządzenia do napełniania drutu
Umieść rurkę serpentynową na przewodach
Załaduj przewody górnej warstwy na rurę
Naciśnij start — maszyna wykonuje automatyczny cykl spawania ze stopniowaniem mocowania i jednoczesnym spawaniem wielogłowicowym
Automatyczna wymiana osprzętu — podczas spawania jednego osprzętu, drugie jest ładowane
Rozładować gotowy skraplacz i ponownie uruchomić cykl

Elementy linii produkcyjnej

Kompletna linia produkcyjna obejmuje: wysokoobrotową maszynę do prostowania i cięcia drutu, maszynę do prostowania i cięcia rur, giętarkę do rur, automatyczną zgrzewarkę kondensacyjną oraz dodatkowe wyposażenie, takie jak maszyna do rozszerzania/obkurczania końcówek rur i maszyna do zaginania skraplaczy.

Projektujemy kompletne linie produkcyjne w oparciu o rysunki produktów i wymagania wydajnościowe. Wystarczy podać swoje specyfikacje, a nasi inżynierowie opracują optymalne rozwiązanie dla Twoich potrzeb.

Proces produkcji skraplacza z rurką drucianą

System podwójnego mocowania umożliwia jednoczesne spawanie i ładowanie. Podczas gdy jedno urządzenie jest spawane, operatorzy ładują materiały na drugie urządzenie, co zapewnia automatyczną wymianę osprzętu w celu maksymalizacji wydajności.

Kompletne rozwiązania dla linii produkcyjnych
