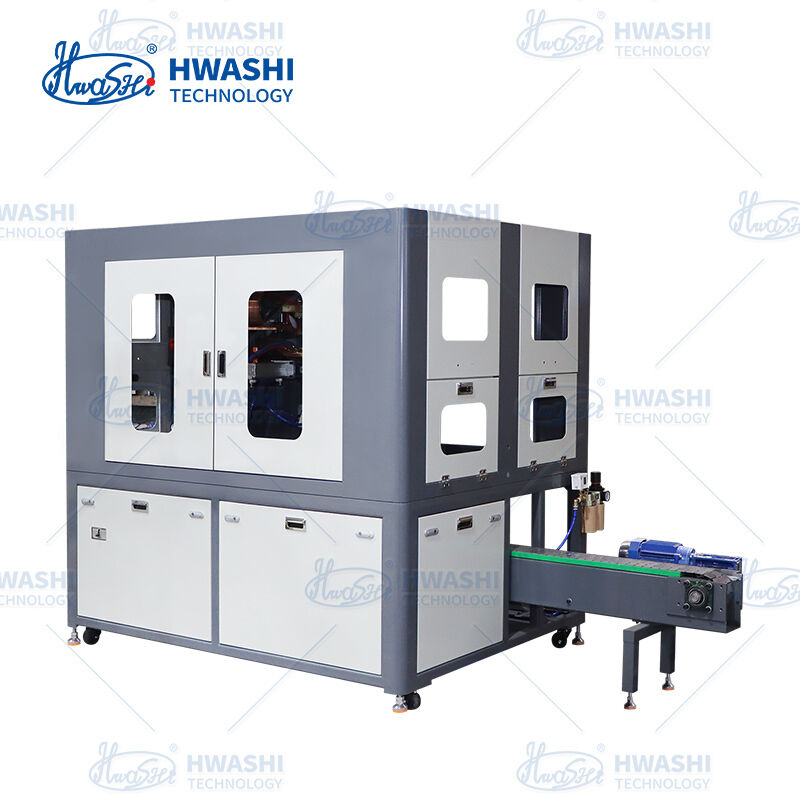

Maszyna do spawania obudowy kamery przemysłowej CCD z precyzją kierowaną wizją CCD

The Hwashi CCD Industrial Camera Housing Fully Automatic Circular Seam Welding Machine is a high-precision resistance seam welding system engineered specifically for the mass production of CCD industrial camera enclosures. Dzięki integracji układu zrzutu opartego na wizji CCD, walcowania serwo napędzanego i precyzyjnego spawania oporu w jeden zautomatyzowany przepływ pracy,Ta maszyna eliminuje ręczną interwencję i dostarcza szwy spawalnicze z sub-0.02mm powtarzalność spełniające rygorystyczne standardy wymiarowe i kosmetyczne wymagane przez producentów urządzeń widzenia przemysłowego.

W ramach platformy spawalniczej Hwashi dla poszczególnych gałęzi przemysłu (行业应用专机), this solution leverages 25 years of resistance welding expertise and 100+ proprietary patents to serve the rapidly growing CCD/CMOS industrial camera market — where housing integrity directly impacts optical alignment, zgodność z oceną IP i wiarygodność długoterminowa.

• Dokładność wykrycia: ±0,01 mmKamery CCD przemysłowe lokalizują pozycję szwu w czasie rzeczywistym przed spawaniem
• Dokładność powtórzenia pozycjonowania: ≤±0,02 mmSerwo silnik + śrubka kulkowa / napęd silnika liniowego zapewnia spójność na poziomie mikronów
• Automatyczne wykrywanie krawędzi i śledzenie szwu kompensują tolerancje formowania w górnym rzędzie
• Wyeliminuje konieczność zastosowania specjalnych elementów napędowych dla każdego wariantu obudowy

• Zintegrowany przepływ pracy: automatyczne ładowanie → inspekcja CCD → forma rolkowa → spawanie szwojowe → rozładowanie
• Architektura podwójnego sterowania PLC + PC z ekranem dotykowym HMI do zarządzania przepisami i identyfikowalności
• Walcowanie serwo napędzane zapewnia jednolitą prędkość i ciśnienie w całym szybie okrągłej
• Układ osi X: 300mm / Układ osi Y: 200mm

Zautomatyzowany proces produkcji:

Krok 1: Kontrola CCD

Krok 2: Automatyczne karmienie płytką

Krok 3: Automatyczne formowanie rolki

Krok 4: Automatyczne spawanie szwu

Krok 5: Automatyczne rozładunek

• Złot szwojowy hermetyczny spełnia wymagania uszczelniania obudowy IP65/IP67
• Minimalna strefa cieplna zachowuje dokładność wymiarów obudowy i wykończenie powierzchni
• Brak rozpraszania, brak zawartości utleniania, zmiany koloru
• Konsekwencja spawania umożliwia procesy w dół (montowanie soczewki, kalibracja czujników) bez ponownej obróbki

• System widzenia CCD rozpoznaje automatycznie różne rozmiary obudowy
• Recepty parametrów przechowywane w celu natychmiastowej zmiany produktu (idealne do produkcji modeli mieszanych)
• Kompatybilne z aluminium, stali nierdzewnej (SUS304/316) i powlekanych obudowach stalowych
• Maksymalne obciążenie stołu: 10 kg ‡ nadaje się zarówno do małych ciał kamer, jak i większych zespołów zbiorników obiektywów

• Moc znamionowa: ≤ 5 kW znacznie mniejsze zużycie energii w porównaniu z alternatywami laserowymi lub TIG
• Wymusowe chłodzenie wodne na kołach transformatora i spawania do pracy z dużym cyklem pracy
• Nadzór pojedynczego operatora  wyłącznie obciążenie/rozładowanie, wszystkie parametry spawania sterowane automatycznie
• Kompaktowy odcisk: 1850 * 1500 * 1910 mm
